Назначение и область применения

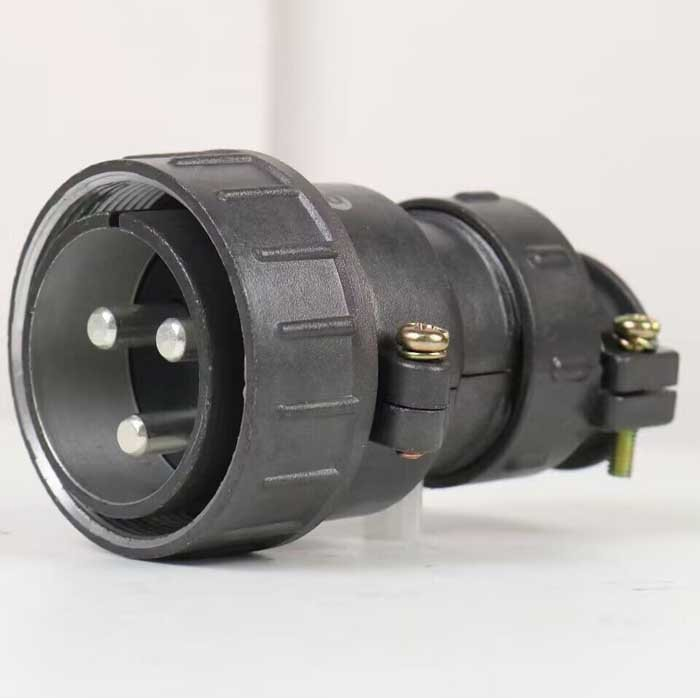

ШР40П3НГ9 — это кабельная вилка с прямым патрубком и гайкой, предназначенная для экранированного кабеля. Она используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Соединитель применяется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Подходит для внутренней установки в климатическом исполнении УХЛ, а также для наружного применения при защите от пыли, воды и прямого солнечного света.

Конструктивные особенности

Вилка имеет одношпоночную поляризацию корпуса и резьбовое сочленение, что обеспечивает надежный контакт. Конструкция рассчитана на эксплуатацию в широком диапазоне температур: от минус 60 до плюс 60 градусов Цельсия, с учетом перегрева контактов до плюс 110 градусов Цельсия.

• Тип: кабельная вилка с прямым патрубком и гайкой.
• Назначение: для экранированного кабеля.
• Поляризация: одношпоночная.
• Сочленение: резьбовое.
• Климатическое исполнение: УХЛ.
• Материал контактов: обычно с покрытием серебром или никелем.
• Корпус: пластмассовый.

Технические характеристики

• Максимальный рабочий ток на контакт: 100 А.
• Общая нагрузка: до 300 А.
• Максимальное напряжение: 850 В (амплитудное значение).
• Сопротивление контакта: не более 0,3 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Выдерживает синусоидальную вибрацию: диапазон от 1 до 5000 Гц, ускорение до 300 метров на секунду в квадрате.
• Выдерживает удары: до 5000 метров на секунду в квадрате (одиночные).
• Линейное ускорение: до 2000 метров на секунду в квадрате.
• Атмосферное давление: до 1,3 умножить на 10 в минус четвёртой степени Па.

Расшифровка обозначения

Маркировка ШР40П3НГ9 расшифровывается следующим образом.

• ШР — тип цилиндрического низкочастотного соединителя.
• 40 — условный размер корпуса.
• П — прямой патрубок (для кабельной части).
• 3 — три контакта диаметром 5,5 мм.
• Н — покрытие контактов никелем.
• Г — вилка.
• 9 — сочетание контактов.

Надёжность и эксплуатационные показатели

Минимальная наработка составляет 1000 часов. Количество сочленений-расчленений — до 500. Срок сохраняемости — 15 лет.

Указанные параметры подтверждают возможность применения вилки в составе радиоэлектронной и радиотехнической аппаратуры при соблюдении условий эксплуатации.

Приёмка и идентификация

Артикул: 41322. Категория: ШР40. Приемка: «1». Год: без года. Производитель в представленных данных не указан.

Краткое описание из каталога: кабельная.
