Назначение

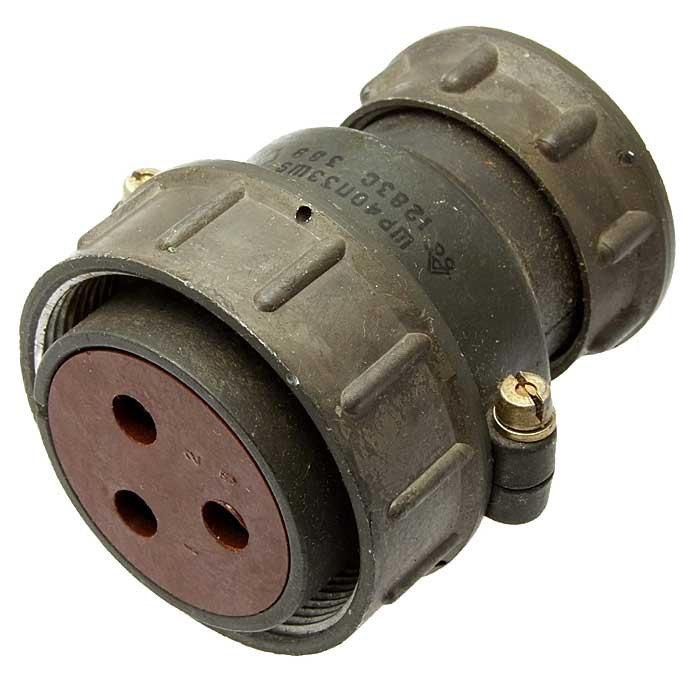

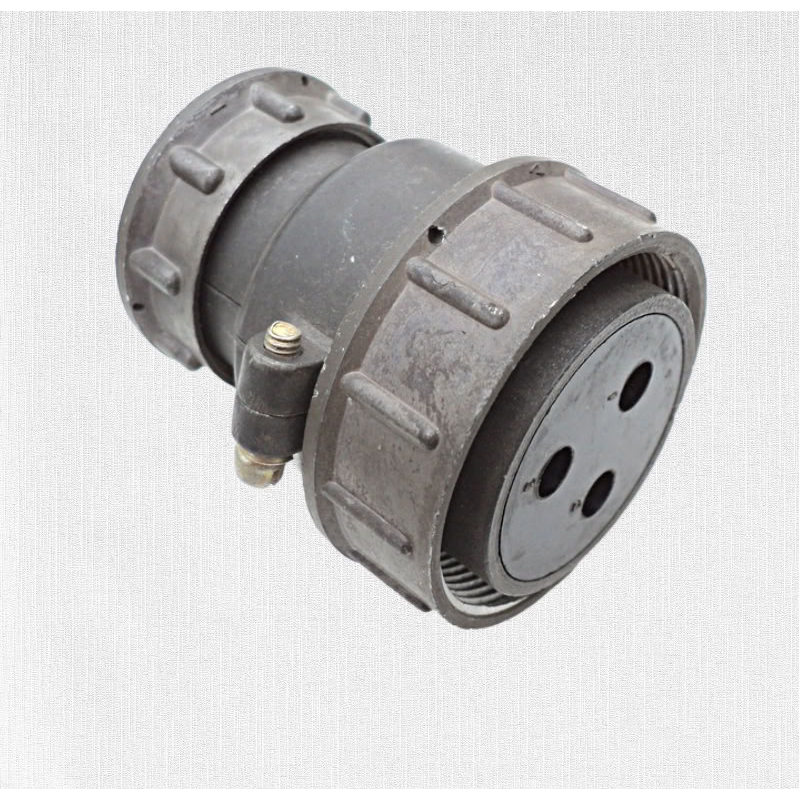

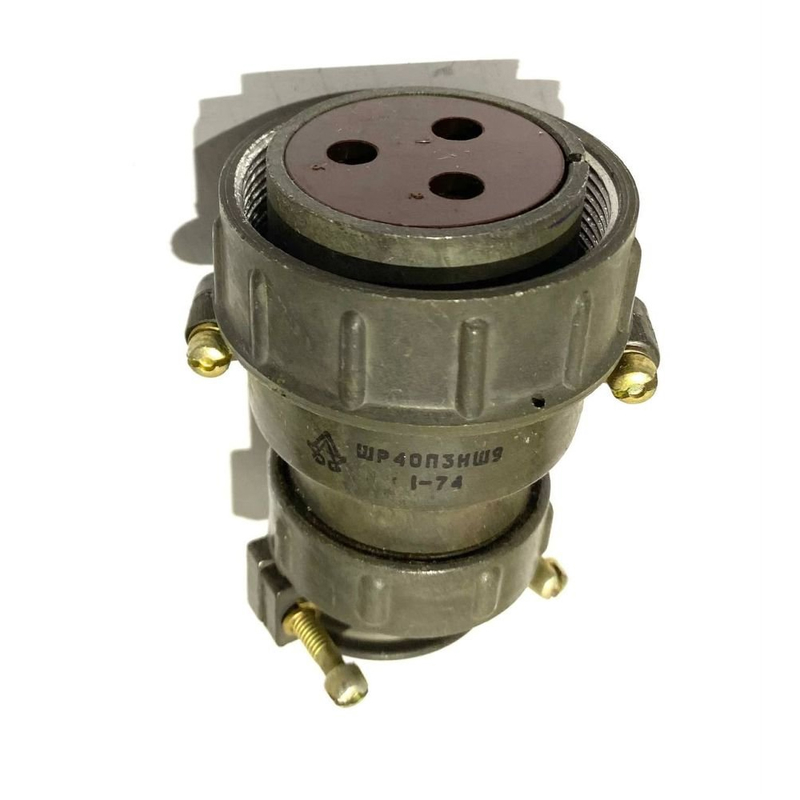

Розетка кабельная ШР40П3ЭШ9Н производства АО «Нур» относится к ряду цилиндрических низкочастотных соединителей типа ШР. Изделие предназначено для коммутации силовых и слаботочных электрических цепей в радиоэлектронной и радиотехнической аппаратуре, а также в промышленном оборудовании.

Розетка применяется там, где требуется надёжное разъёмное соединение кабеля с ответной частью при значительных токах и напряжении цепи. Соединитель негерметичный, поэтому при наружном применении требует дополнительной защиты от пыли и влаги.

Расшифровка обозначения

• ШР — тип малочастотного цилиндрического соединителя.
• 40 — условный размер корпуса.
• П — конструктивное исполнение с прямым патрубком для кабеля.
• 3 — количество контактов.
• Э — гайка патрубка предназначена для экранированного кабеля.
• Ш — часть соединителя, розетка.
• 9 — сочетание контактов: три штыря диаметром 5,5 мм.
• Н — покрытие контактов никелем; если буква отсутствует, применяется серебряное покрытие.

Технические характеристики

Количество контактов и их диаметр: 3 штуки, диаметр контакта 5,5 мм. Максимальный ток на один контакт — до 100 А, максимальная суммарная токовая нагрузка для розетки — до 300 А. Амплитудное значение напряжения цепи — до 850 В.

Сопротивление контакта — не более единиц миллиом (около 0,3–0,75 мОм в зависимости от конкретного исполнения). Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.

Количество циклов сочленения–расчленения — не менее 500. Минимальная наработка (ресурс) при температуре до плюс 80 градусов Цельсия — не менее 1000 часов.

Конструкция и материалы

Соединение контактов выполнено посредством резьбовой пары с прямым патрубком под кабель с экранированной оболочкой. Корпус выполнен из металла (алюминиевый сплав) или пластмассы, вставки — из термостойкого изоляционного материала, например карболита.

Контакты имеют никелевое покрытие, что отражено в обозначении буквой Н. Климатическое исполнение — УХЛ, то есть для умеренного и холодного климата, для внутреннего и наружного применения при дополнительной защите от пыли и влаги.

Применение и условия эксплуатации

Розетка востребована в составе силовых и слаботочных цепей промышленного оборудования, в радиоэлектронной и радиотехнической аппаратуре. Она обеспечивает коммутацию цепей с токами до 100 А на контакт и амплитудным напряжением до 850 В.

Исполнение с гайкой патрубка под экранированный кабель позволяет подключать кабель с экранирующей оболочкой. При эксплуатации вне помещений следует предусматривать защиту от пыли и влаги, поскольку соединитель негерметичный.

Заявленный ресурс — не менее 500 циклов сочленения и расчленения и не менее 1000 часов наработки при температуре до плюс 80 градусов Цельсия — определяет область применения изделия в оборудовании с периодическим подключением и отключением.

Ключевые особенности

• Цилиндрический низкочастотный соединитель типа ШР с условным размером корпуса 40.
• Три контакта диаметром 5,5 мм с никелевым покрытием.
• Прямой патрубок под экранированный кабель с гайкой.
• Ток до 100 А на контакт и до 300 А суммарно.
• Амплитудное напряжение цепи до 850 В.
• Сопротивление изоляции не менее 5000 МОм.
• Ресурс не менее 500 циклов сочленения и расчленения.
• Климатическое исполнение УХЛ, негерметичное исполнение.
