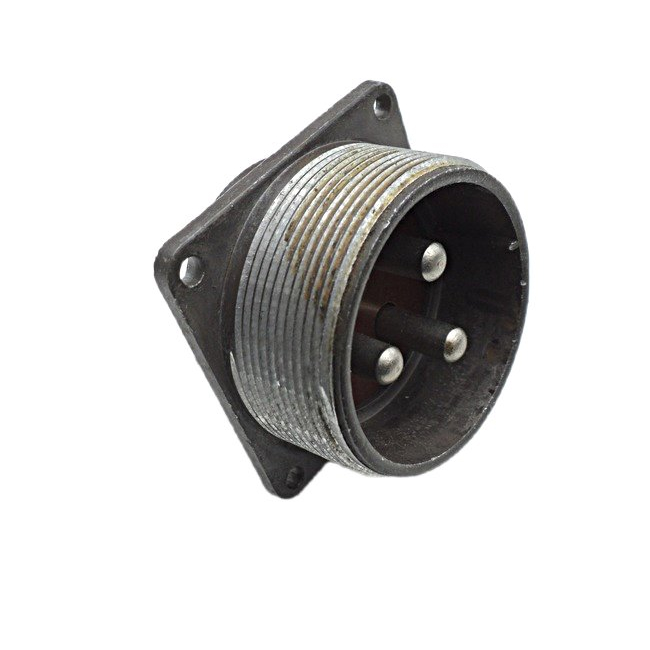

ШР40П3ЭШ9Н блочная вилка — это тип низкочастотного цилиндрического соединителя, предназначенного для использования в электрических цепях постоянного и переменного тока. Он относится к серии ШР, которая широко используется в различных электро-, радио- и контрольно-измерительных приборах.

Расшифровка обозначения:

• ШР — Тип соединителя.

• 40 — Условный размер корпуса.

• П — Конструктивное исполнение: без патрубка (в случае блочной вилки).

• 3 — Количество контактов.

• Э — Вид гайки патрубка: для экранированного кабеля.

• Ш — Вид контактов: вилка.

• 9 — Обозначение сочетания контактов: три контакта диаметром 5,5 мм.

• Н — Покрытие контактов никелем (отсутствие буквы означает покрытие серебром).

Технические характеристики:

• Количество контактов и их диаметр : 3 контакта ? 5,5 мм.

• Сопротивление контакта : не более 0,3 мОм.

• Максимальная токовая нагрузка на одиночный контакт : не более 100 А.

• Максимальная общая токовая нагрузка : не более 300 А.

• Тип соединителя : негерметичный, климатика УХЛ.

• Материал контактов : Серебро / Никель.

• Сопротивление изоляции : не менее 5000 МОм.

• Амплитудное значение напряжения цепи : до 850 В.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

• Синусоидальная вибрация : диапазон частот 1-5000 Гц, ускорение 300 м/с? / 30 g.

• Механический удар : одиночного действия с ускорением 5000 м/с? / 500 g, многократного действия с ускорением 350 м/с? / 35 g.

• Атмосферное пониженное давление : 1,3 10?? Па / 1,3 10?? мм рт.ст.

• Рабочие температуры : от -60°C до +60°C.

Этот тип соединителей используется для внутреннего и наружного применения при условии защиты от пыли и воды. Они взаимосочленяемы с другими типами соединителей, такими как ШР, 2РТ-А, 2РТТ и ШРГ.
