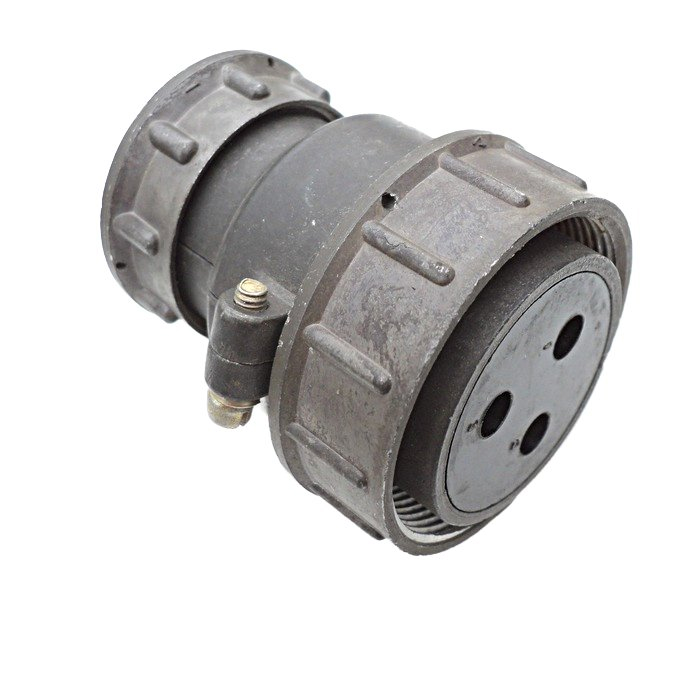

ШР40П3ЭШ9Н — это приборная вилка низкочастотного цилиндрического соединителя серии ШР, предназначенная для надежного электрического соединения в радиоэлектронной и радиотехнической аппаратуре.

Основные характеристики

Рабочий ток контактов достигает 100 А, максимальное напряжение — до 850 В, диаметр контактов — 5,5 мм. Сопротивление контакта не превышает 0,3 мОм, сопротивление изоляции — не менее 5000 МОм, монтаж осуществляется пайкой, контакты покрыты серебром. Габариты вилки составляют 48×48×42 мм, рабочая температура — от -60°C до +60°C.

Надежность и условия эксплуатации

Минимальная наработка — 1000 часов, количество сочленений-расчленений — до 500. Выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с²), механические удары (до 5000 м/с² одиночные, 350 м/с² многократные). Срок сохраняемости — 15 лет.

Расшифровка обозначения

ШР — тип соединителя (цилиндрический низкочастотный), 40 — условный размер корпуса, П3 — конструктивное исполнение (приборная вилка без патрубка), ЭШ9Н — дополнительные параметры (экранированный вариант с конкретной конфигурацией). Используется в электро-, радио- и контрольно-измерительных приборах общего назначения. +3
