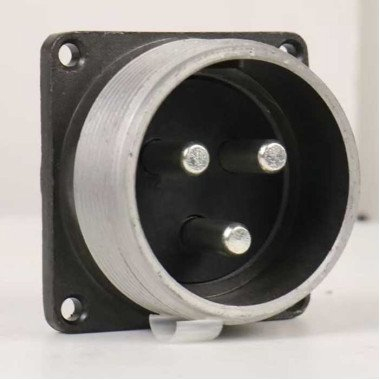

ШР40П3ЭШ9 «ОТК» — это приборная вилка-разъём производства завода «Элекон», предназначенная для надёжного соединения в электрических цепях. Она используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Расшифровка маркировки: ШР — тип соединителя, 40 — условный размер корпуса, П — без патрубка, 3 — количество контактов, Э — без гайки патрубка для экранированного кабеля, Ш — вилка, 9 — сочетание контактов. Версия «ОТК» означает приёмку отделом технического контроля, что подтверждает соответствие строгим стандартам качества.

На чертеже видны габаритные размеры (48×48×42 мм) и расположение трёх прямых контактов диаметром 5,5 мм.

• Рабочий ток на контакт: 100 А (максимальная общая нагрузка до 300 А).

• Максимальное напряжение: 850 В.

• Сопротивление контакта: не более 0,3 мОм; изоляции — не менее 5000 МОм.

• Сечение провода: до 35 мм².

• Материал корпуса: металл, изолятора — карболит.

Соединитель работает с постоянным и переменным током частотой до 3 МГц.

Выдерживает синусоидальную вибрацию (1–5000 Гц, ускорение 300 м/с²), механические удары (одиночный — 5000 м/с², многократный — 350 м/с²) и линейные нагрузки до 2000 м/с². Температурный диапазон: от -60°C до +60°C; пониженное давление до 1,3·10⁻⁴ Па. Минимальная наработка — 1000 часов.

Эти вилки применяются в промышленной аппаратуре, включая советские и российские системы, где требуется высокая надёжность.
