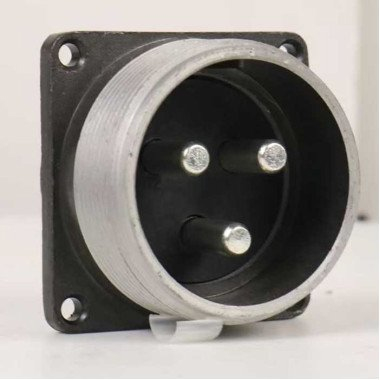

ШР40П3ЭШ9 «Каскад» – это приборная (блочная) вилка ряда соединителей «ШР», предназначенная для работы в радиоэлектронной аппаратуре и промышленных установках. Она используется как разъём общего назначения для подключения силовых и силовых‑управляющих цепей блочного модуля к внешней кабельной сети или плате.

Соединитель рассчитан на коммутацию цепей постоянного и переменного тока в условиях повышенных механических нагрузок и жёстких климатических воздействий (в том числе в промышленном и транспортном оборудовании). Вилка применяется в сочетании с соответствующей розеткой «Каскад» и обеспечивает надёжный контакт при многократных сочленениях‑расчленениях.

• Рабочий ток на контакт: не более 100 А, общий ток – до примерно 300 А.

• Максимальное рабочее напряжение цепи: до 850 В.

• Диаметр контактов: 5,5 мм, сечение подключаемого провода обычно – до 35 мм².

• Количество контактов: 3 штуки типа «Ш» (силовые).

• Тип сочленения: резьбовой (винтовой) фиксатор, обеспечивающий герметичность и устойчивость к вибрации при закручивании.

• Сопротивление контакта: не более 0,3 мОм; сопротивление изоляции – не менее 5000 МОм.

• Климатическое исполнение: УХЛ, негерметичный тип; разъём рассчитан на работу в довольно широком диапазоне температур (ориентировочно от −60 °C до +60 °C, с возможным допуском нагрева до ≈ +110 °C при перегрузке).

• Вибрация: выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с².

• Ударные нагрузки: одиночные удары до 5000 м/с², многократные – до 350 м/с², линейные нагрузки до 2000 м/с².

• Пониженное давление: допускает работу в вакууме до 1,3·10⁻⁴ Па (порядка 10⁻⁶ мм рт. ст.).

• Количество циклов сочленения‑расчленения: не менее 500 циклов.

• Минимальная наработка (срок службы в режиме работы): 1000 часов.

• Срок сохраняемости изделия (хранение без потери параметров) обычно составляет порядка 15 лет.

• «ШР» – тип соединителя (вилка‑розетка).

• «40» – условный размер корпуса N40.
