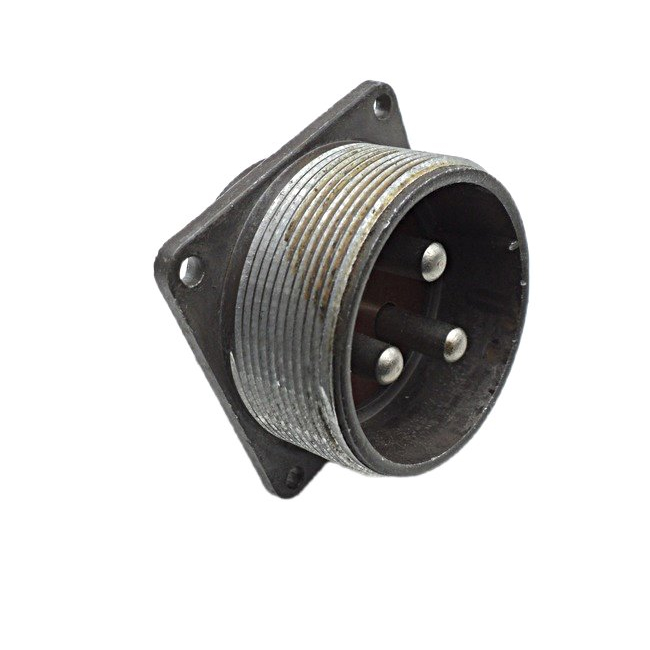

ШР40П3ЭШ9 вилка Блочная

вилка ШР40П3ЭШ9 является частью соединителей типа ШР , предназначенных для монтажа с экранированными или неэкранированными кабелями в электрических цепях постоянного и переменного токов с частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Технические Характеристики

• Количество контактов и их диаметр : 3 контакта диаметром 5,5 мм.

• Сопротивление контакта : не более 0,3 мОм.

• Максимальная токовая нагрузка на одиночный контакт : не более 100 А.

• Максимальная общая токовая нагрузка : не более 300 А.

• Тип соединителя : негерметичный, климатика УХЛ.

• Материал контактов : серебро или никель.

• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

• Синусоидальная вибрация : диапазон частот от 1 до 5000 Гц, ускорение 300 м/с? (30 g).

• Механический удар : одиночного действия с ускорением 5000 м/с? (500 g), многократного действия с ускорением 350 м/с? (35 g).

• Температурный диапазон : от -60°C до +60°C.

Применение

вилки ШР40П3ЭШ9 используются в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения. Они могут быть как блочными (приборными), так и кабельными, с различными вариантами патрубков.

Расшифровка Обозначения

• ШР - тип соединителя.

• 40 - условный размер корпуса.

• П - без патрубка.

• 3 - количество контактов.

• Э - гайка патрубка для экранированного кабеля отсутствует.

• Ш вилка.

• 9 - сочетание контактов (три контакта ? 5,5 мм).
