Назначение и область применения

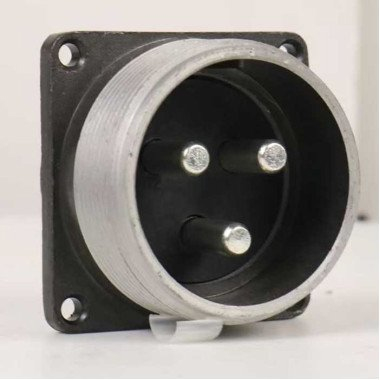

ШР40П3ЭШ9 ВИЛКИ — приборная вилка без патрубка из серии низкочастотных цилиндрических соединителей общего назначения. Изделие предназначено для радиоэлектронной и радиотехнической аппаратуры и применяется в цепях постоянного и переменного тока с частотой до 3 МГц.

Артикул изделия — 51673. В карточке товара указан 2024 год. Конструкция рассчитана на объёмный монтаж и резьбовое соединение; исполнение негерметичное, климатическое исполнение — УХЛ.

Конструкция и маркировка

Корпус изделия выполнен из пластмассы, исполнение корпуса — М. Изолятор изготовлен из карболита. В маркировке отражены тип соединителя, размер корпуса и вариант контактов.

• ШР — тип соединителя.
• 40 — размер корпуса.
• П — исполнение без патрубка.
• 3ЭШ — сочетание контактов с экранировкой.
• 9 — три контакта диаметром 5,5 мм.

Покрытие контактов — серебро или никель по варианту исполнения.

Основные технические характеристики

• Количество контактов: 3 шт. диаметром 5,5 мм.
• Рабочий ток: 100 А на контакт, общий ток — до 300 А.
• Максимальное напряжение: 850 В.
• Сопротивление контакта: не более 0,3 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Сечение подключаемого провода: до 35 мм².

Перечисленные параметры относятся к электрическим режимам и условиям, указанным в данных товара. Для цепей с частотой до 3 МГц изделие применяется как низкочастотный цилиндрический соединитель общего назначения.

Условия эксплуатации и ресурс

Изделие выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением 300 м/с². Механический удар: одиночный — до 5000 м/с², многократный — до 350 м/с². Работоспособность сохраняется при пониженном давлении до 0,00013 Па.

• Количество сочленений: 500.
• Наработка: не менее 1000 часов.
• Монтаж: объёмный.
• Соединение: резьбовое.
• Герметичность: негерметичное исполнение.

ШР40П3ЭШ9 ВИЛКИ применяется в аппаратуре, где требуются три контакта диаметром 5,5 мм, ток до 100 А на контакт и рабочее напряжение до 850 В в низкочастотных цепях. Изделие относится к соединителям общего назначения и имеет негерметичное исполнение.
