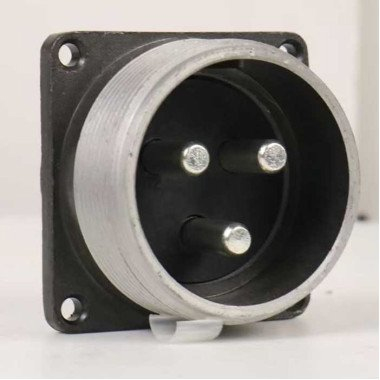

ШР40П3ЭШ9 — это вилка приборная (блочная) цилиндрического низкочастотного соединителя, применяемая в радиоэлектронной и радиотехнической аппаратуре для соединения электрических цепей.

Расшифровка обозначения

ШР — тип соединителя, 40 — условный размер корпуса, П — без патрубка, 3 — количество рядов контактов, Э — патрубка для экранированного кабеля, Ш — вилка, 9 — сочетание контактов.

Применение

Предназначена для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В, подходит для внутреннего и наружного монтажа (при защите от пыли и влаги) в климатическом исполнении УХЛ.

Основные характеристики

• Рабочий ток на контакт: 100 А.

• Диаметр контактов: 5,5 мм, сечение провода: до 35 мм?.

• Сопротивление контакта: не более 0,3 мОм, изоляции: не менее 5000 МОм.

• Метод монтажа: пайка, покрытие контактов: серебро.

• Количество сочленений-расчленений: 500, наработка: минимум 1000 часов.

• Габариты: 48?48?42 мм. ?

Условия эксплуатации

Выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с?), удары (одиночный до 5000 м/с?, многократный до 350 м/с?), линейные нагрузки до 2000 м/с?, температуру от -60°C до +60°C (смена до +110°C), пониженное давление до 1,3·10^{-4} Па.

Связь с 2РТ40П3ЭШ9А

2РТ40П3ЭШ9А (или близкая 2РТ40П3ЭГ9-А) — кабельная вилка с прямым патрубком и гайкой для экранированного кабеля, общего назначения в радиотехнике, с аналогичными механическими характеристиками (вибрация, удары до 10 000 м/с? одиночный). ?
