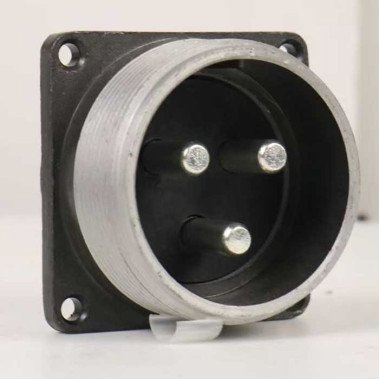

ШР40П3ЭШ9 вилка приборная Каскад (2024 г. ОТК) представляет собой блочную электрическую вилку без патрубка.

Применение

Она предназначена для цепей постоянного и переменного тока с частотой до 3 МГц в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Характеристики

Рабочий ток на контакт — 100 А, общий — до 300 А; количество контактов — 3 шт. диаметром 5,5 мм.
Габаритные размеры — 48?48?42 мм; сопротивление контакта — не более 0,3 мОм; напряжение цепи — до 850 В.
Климатическое исполнение — УХЛ, негерметичный тип.

Условия эксплуатации

Выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением 300 м/с?, одиночные удары 5000 м/с?, многократные — 350 м/с?, линейные нагрузки — 2000 м/с?.
Сопротивление изоляции — не менее 5000 МОм; ресурс — 500 сочленений-расчленений, наработка 1000 часов. ?
Работает при пониженном давлении 1,3·10?? Па.
