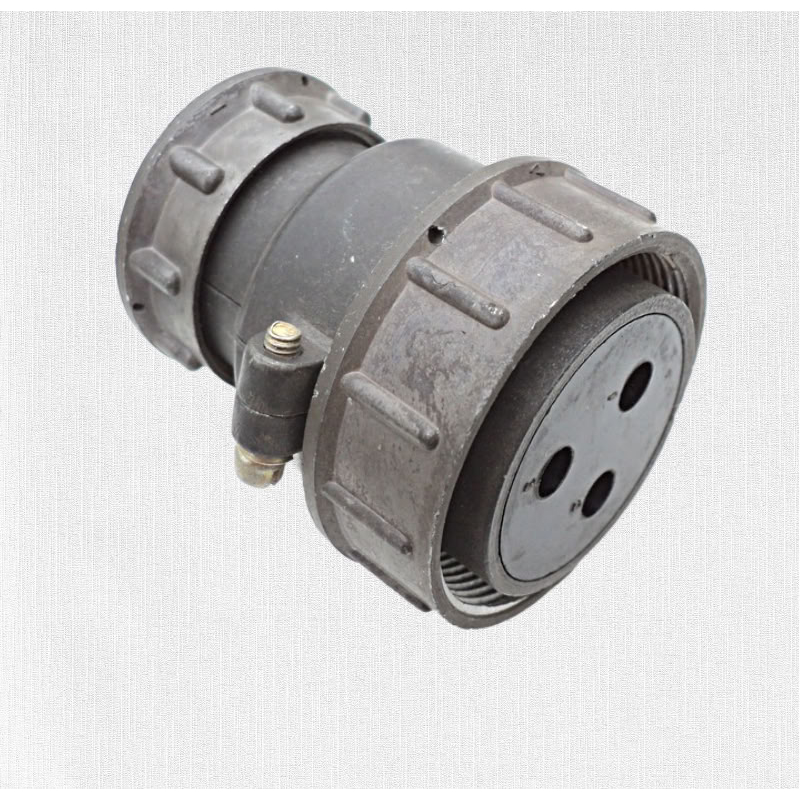

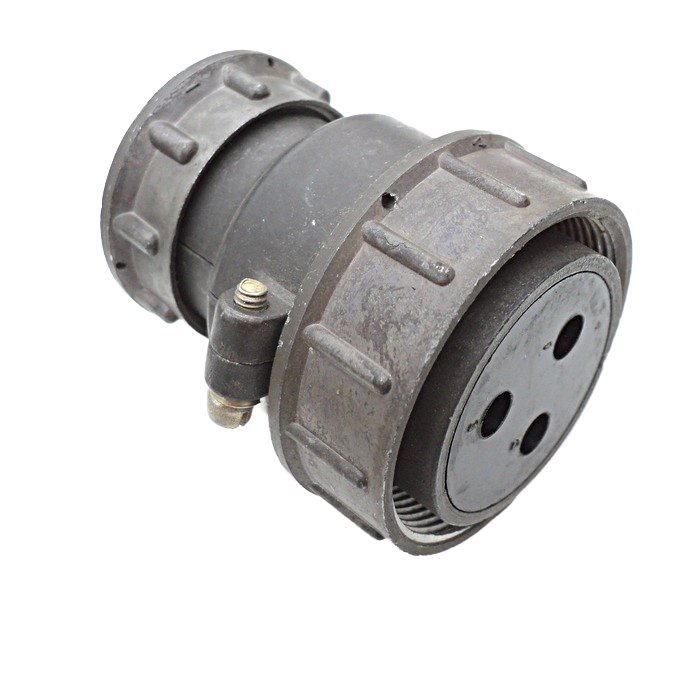

ШР40П3ЭШ9 — это кабельная розетка серии ШР с прямым патрубком, предназначенная для экранированного кабеля. Она применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Применение

Используется во внутренних и наружных установках (при защите от пыли и влаги) в климатическом исполнении УХЛ, в цепях постоянного и переменного тока.

Подходит для аппаратуры с высокими требованиями к надежности соединений, включая военную технику (доступны версии с ОТК и ВП). ?

Характеристики

• Рабочий ток на контакт: 100 А (общий до 300 А).

• Максимальное напряжение: до 850 В.

• Количество контактов: 3 (диаметр 5,5 мм, покрытие серебро).

• Сечение провода: до 35 мм?. ?

• Сопротивление контакта: не более 0,3 мОм.

• Сопротивление изоляции: не менее 5000 МОм.

• Рабочая температура: от -60°C до +60°C (с учетом перегрева до +110°C). ?

• Ударная прочность: 5000 м/с? (одиночный), 350 м/с? (многократный). ?

• Вибрация: 1–5000 Гц, до 300 м/с?. ?

• Срок службы: наработка 1000 ч, сочленения 500 циклов, сохраняемость 15 лет. ?
