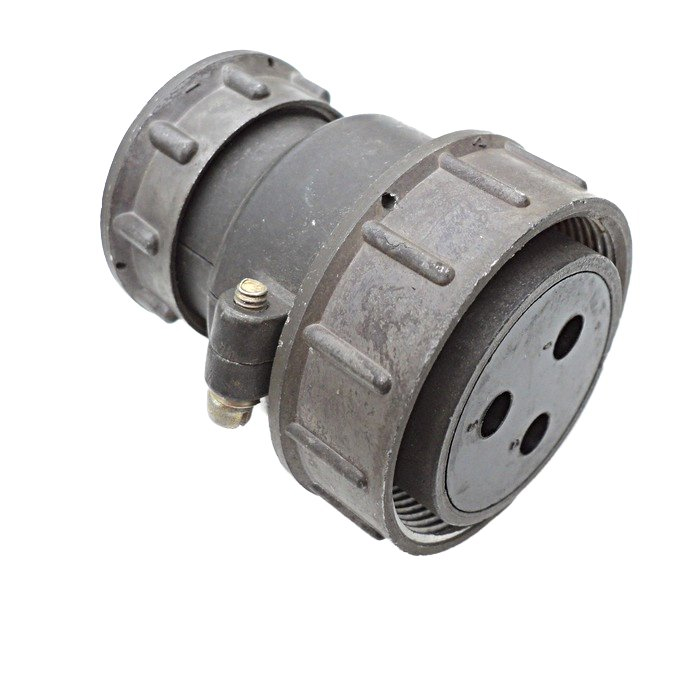

ШР40П3ЭШ9 – это низкочастотная цилиндрическая кабельная розетка из серии соединителей типа ШР, предназначенная для работы в электрических цепях постоянного и переменного тока. Она относится к стандартным разъёмам объёмного монтажа с резьбовым сочленением и нормальными габаритами.

Основное назначение

• Предназначена для соединения и разъединения электрических цепей между кабелями, проводами, узлами и блоками в электро‑ и радиоаппаратуре.

• Используется как кабельная часть соединителя в составе пары с соответствующей вилкой (например, ШР40П3ЭВ9).

Расшифровка обозначения

• ШР – тип соединителя (низкочастотный цилиндрический).

• 40 – условный размер корпуса.

• П – конструктивное исполнение: для кабельной части обозначает вариант с прямым патрубком .

• 3ЭШ9 – указывает на три контакта , экранирование и конкретное сочетание контактов (обозначение профиля/варианта контактной системы).

Электрические характеристики

• Рабочий ток – до 100 А на контакт , общий ток – до 300 А (в зависимости от сочетания контактов).

• Максимальное рабочее (амплитудное) напряжение – до 850 В постоянного и переменного тока.

• Рабочая частота – до 3 МГц , что определяет применение в низкочастотных цепях.

• Сопротивление контакта – не более 0,3 мОм , сопротивление изоляции (в нормальных условиях) – не менее 5000 МОм .

Конструкция и надёжность

• Контакты с диаметром 5,5 мм , с покрытием серебро/никель , что обеспечивает хорошую проводимость и стойкость к окислению.

• Гайка патрубка обычно предназначена для экранированного кабеля , что позволяет сохранять экранировку линии.

• Количество сочленений–расчленений – не менее 500 циклов , минимальная наработка – 1000 часов , срок сохраняемости – не менее 15 лет .

Условия эксплуатации и применение

• Климатическое исполнение – УХЛ (умеренный/холодный климат), допускается применение внутреннего и наружного (при условии дополнительной защиты от пыли и влаги).

• Устойчивы к механическим воздействиям: вибрация в диапазоне 1–5000 Гц , ускорение до 30g , а также к многократным и одиночным ударным нагрузкам.
