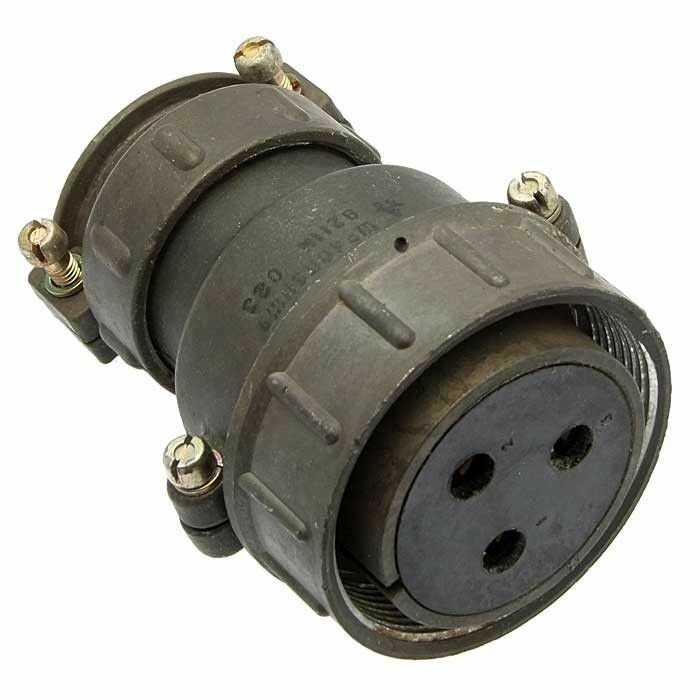

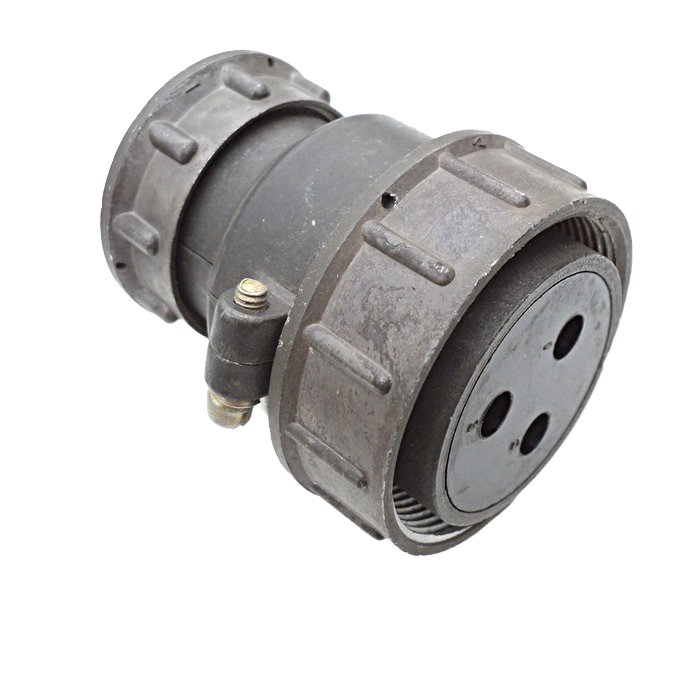

ШР40П3ЭШ9 — это кабельная розетка низкочастотного цилиндрического соединителя общего назначения, предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре.

Основные характеристики

Розетка имеет 3 контакта диаметром 5,5 мм с серебряным покрытием, рабочий ток на контакт — 100 А (общий до 300 А), максимальное напряжение постоянного тока — до 850 В.
Сопротивление контакта не превышает 0,3 мОм, сопротивление изоляции — не менее 5000 МОм, частота до 3 МГц.
Подходит для сечения провода до 35 мм², число сочленений-расчленений — 500.

Конструкция и исполнение

Расшифровка: ШР — тип соединителя, 40 — условный размер корпуса, П3 — конструктивное исполнение с прямым патрубком, ЭШ — экранированный патрубок с гайкой, 9 — три контакта Ø 5,5 мм.
Корпус металлический, предназначен для кабельного монтажа с защитой от пыли и воды при наружном применении.

Условия эксплуатации

Рабочая температура от -60°C до +60°C (с учетом перегрева до +110°C), вибрация до 5000 Гц с ускорением 300 м/с².
Ударная прочность: одиночный удар 5000 м/с², многократный — 350 м/с²; линейная нагрузка — 2000 м/с².
Климатическое исполнение УХЛ, для внутреннего и наружного применения.
