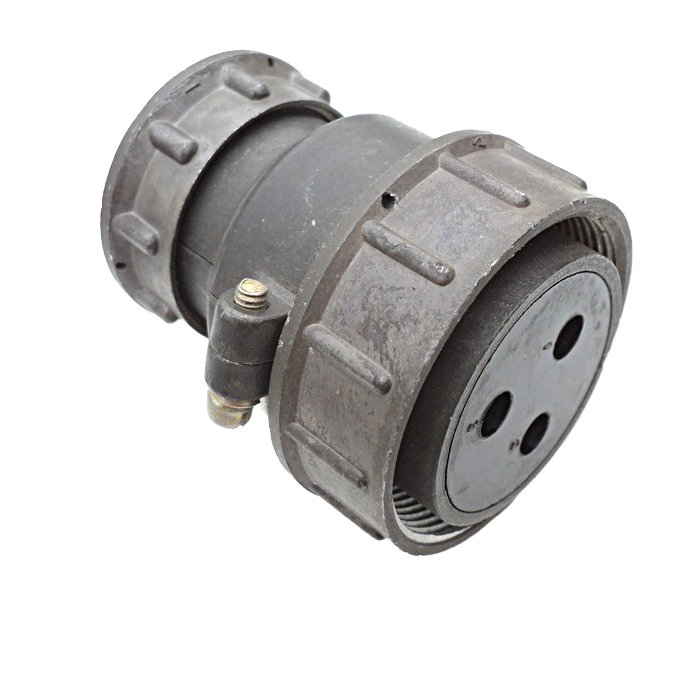

ШР40П3ЭШ9 — это кабельная розетка серии ШР, предназначенная для соединения электрических цепей в электро- и радиоаппаратуре. Она имеет 3 контакта диаметром 5,5 мм с серебряным покрытием и прямым патрубком для экранированного кабеля.

Технические характеристики

Рабочий ток на контакт достигает 100 А, общее напряжение — до 850 В постоянного тока (амплитудное значение для переменного до 3 МГц). Сопротивление контакта не превышает 0,3 мОм, изоляции — не менее 5000 МОм, габариты составляют около 66×61×52 мм. Климатическое исполнение УХЛ позволяет эксплуатировать при температурах от -60°C до +60°C (или до +85°C по некоторым данным).

Надежность и применение

Соединитель выдерживает 500 циклов сочленений-расчленений и наработку не менее 1000 часов, устойчив к вибрациям (1–5000 Гц, до 30g) и линейным нагрузкам до 2000 м/с². Подходит для хвостовиков проводов сечением до 35 мм², применяется во внутренних и наружных условиях (с защитой от пыли и влаги).

Расшифровка обозначения

ШР — тип (розетка резьбового сочленения), 40 — условный размер корпуса, П — с прямым патрубком (кабельная часть), 3 — количество контактов, ЭШ — экранированный патрубок, 9 — сочетание контактов. Срок хранения — не менее 15 лет.
