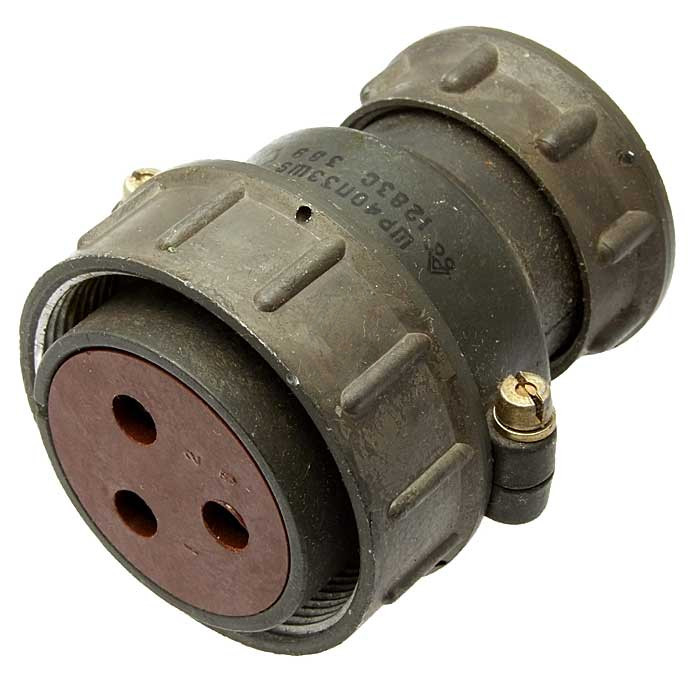

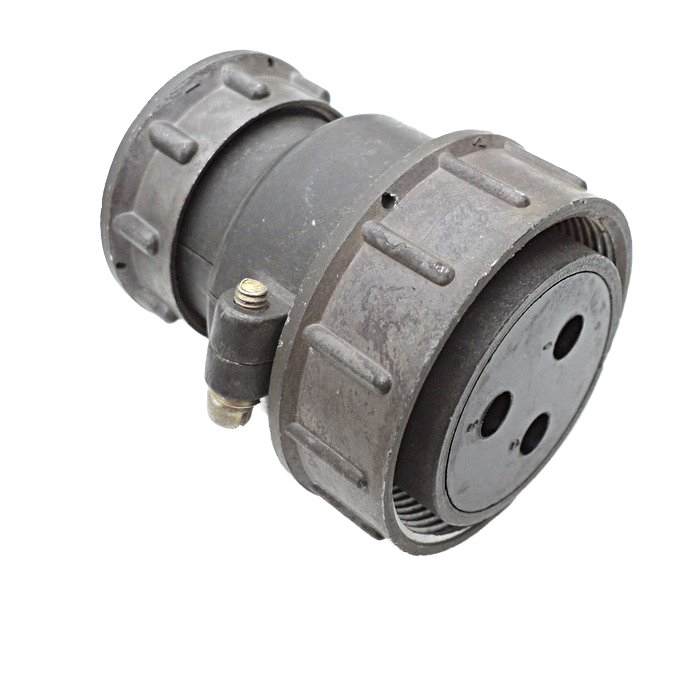

ШР40П3ЭШ9 розетка кабельная — это тип соединителя, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Он представляет собой кабельную розетку с прямым патрубком и гайкой для экранированного кабеля.

Технические характеристики

• Тип соединителя : ШР.

• Условный размер корпуса : 40.

• Конструктивное исполнение : С прямым патрубком.

• Количество контактов : 3.

• Вид гайки патрубка : Для экранированного кабеля (Э).

• Вид контактов : розетка (Ш).

• Обозначение сочетания контактов : 9 (три контакта диаметром 5,5 мм).

• Рабочий ток на контакт : До 100 А.

• Максимальное рабочее напряжение : Не более 850 В.

• Сопротивление контактов : Не более 0,3 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Покрытие контактов : Серебро.

• Метод монтажа : Пайка.

• Габаритные размеры : 66,1?61,1?52,5 мм.

• Температура окружающей среды : От -60°C до +60°C.

• Количество сочленений-расчленений : До 500.

• Минимальная наработка : 1000 часов.

Применение

Этот соединитель используется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Он может применяться как внутри, так и снаружи при условии защиты от пыли и воды. розетка ШР40П3ЭШ9 предназначена для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц.
