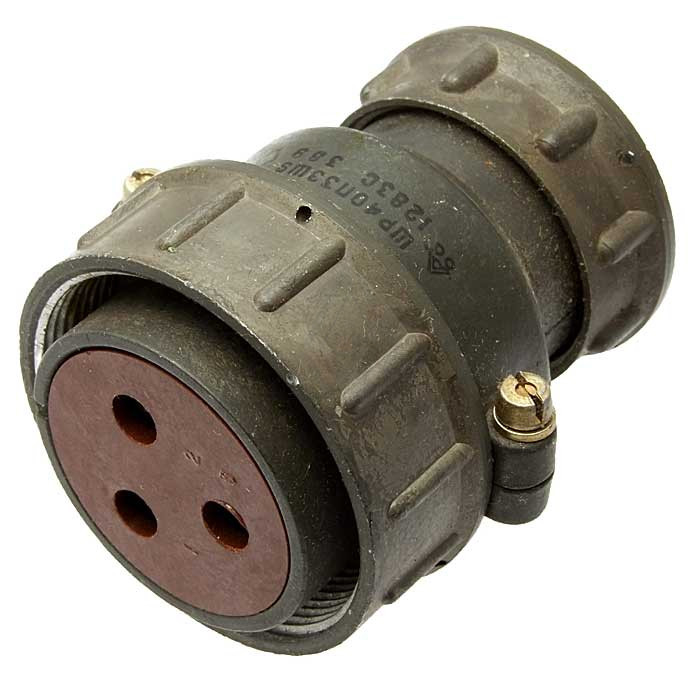

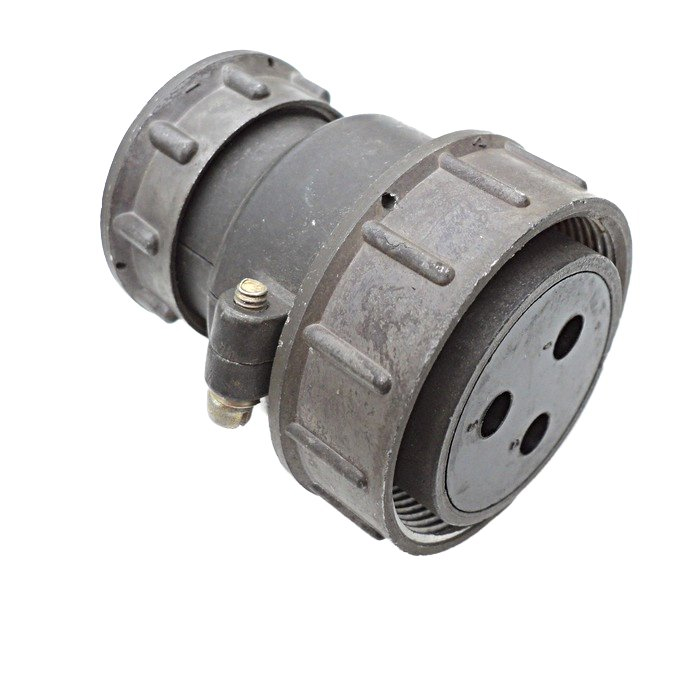

ШР40П3ЭШ9 кабельная розетка — это тип соединителя, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. розетка имеет прямой патрубок и гайку для экранированного кабеля, что делает ее подходящей для различных электрических цепей.

Технические характеристики

• Тип соединителя : ШР

• Условный размер корпуса : 40

• Конструктивное исполнение : С прямым патрубком (П)

• Количество контактов : 3

• Вид гайки патрубка : Для экранированного кабеля (Э)

• Вид контактов : розетка (Ш)

• Сочетание контактов : 9 (три контакта диаметром 5,5 мм)

• Рабочий ток : До 100 А на контакт

• Максимальное рабочее напряжение : Не более 850 В постоянного тока

• Покрытие контактов : Серебро

• Сопротивление контактов : Не более 0,3 мОм

• Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях

• Сочленение соединителей : Резьбовое

• Метод монтажа : Пайка

• Габаритные размеры : 66,1?61,1?52,5 мм

• Температура окружающего воздуха : От -60° С до +60° С

• Климатическое исполнение : УХЛ

Применение

Эта розетка используется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Она может применяться как внутри помещений, так и снаружи при условии защиты от пыли и воды. розетка рассчитана на работу в широком диапазоне температур и может выдерживать различные механические нагрузки, включая вибрации и удары.

Надежность и долговечность

• Количество сочленений-расчленений : До 500

• Минимальная наработка : 1000 часов

• Срок сохраняемости : Не менее 15 лет

Эти характеристики делают ШР40П3ЭШ9 розетку надежным и долговечным элементом для различных электронных систем.
