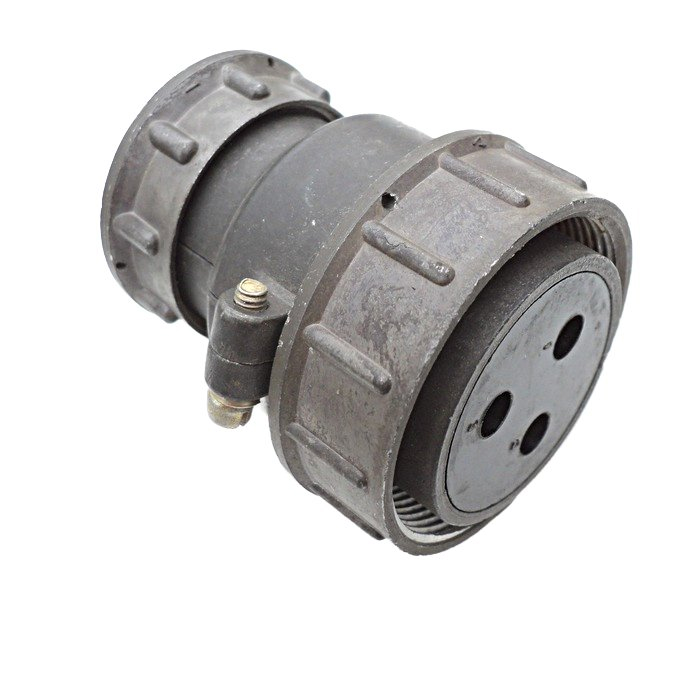

ШР40П3ЭШ9

ШР40П3ЭШ9 — это низкочастотный цилиндрический соединитель общего назначения, выпускаемый в вариантах вилки (приборной или блочной) и розетки (кабельной или приборной). Он предназначен для надежного соединения электрических цепей в радиоэлектронной, радиотехнической и контрольно-измерительной аппаратуре.

Технические характеристики

Соединитель рассчитан на рабочий ток до 100 А при максимальном напряжении не более 850 В (для переменного тока частотой до 3 МГц и постоянного). Диаметр контактов составляет 5,5 мм, сопротивление контакта — не более 0,3 мОм, а сопротивление изоляции — не менее 5000 МОм. Метод монтажа — пайка, покрытие контактов — серебро, габаритные размеры — 48×48×42 мм.

Условия эксплуатации

Работает при температурах от -60°C до +60°C (с учетом перегрева контактов до +110°C), выдерживает синусоидальную вибрацию (1–5000 Гц, ускорение до 300 м/с²), механические удары и пониженное давление до 1,3·10⁻⁴ Па. Климатическое исполнение — УХЛ, подходит для внутреннего и наружного применения (с защитой от пыли и влаги).

Расшифровка обозначения

• ШР — тип цилиндрического низкочастотного соединителя.

• 40 — условный размер корпуса.

• П3 — конструкция контактов.

• Э — покрытие серебром.

• Ш9 — конкретное сочетание контактов и исполнение. Количество циклов соединения-расчленения — до 500, наработка — не менее 1000 часов, срок хранения — 15 лет.
