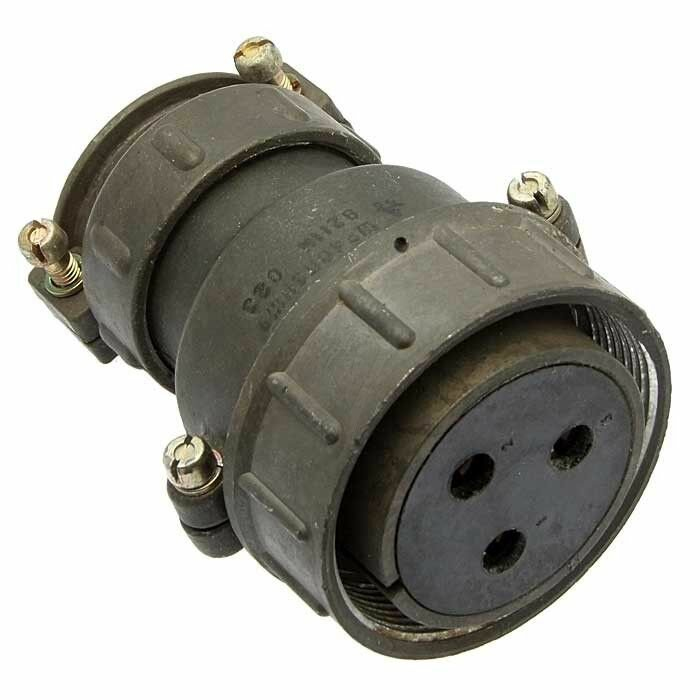

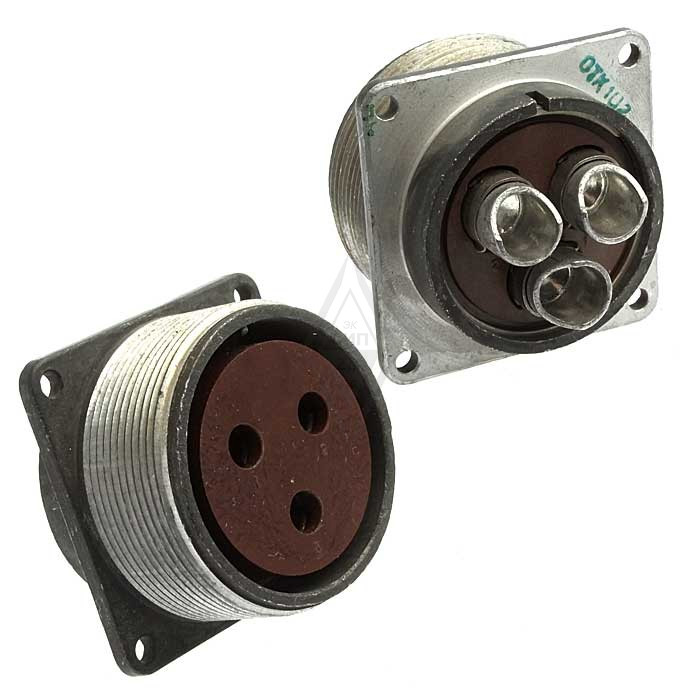

ШР40П3ЭГ9Н «5»
Технические характеристики
ШР40П3ЭГ9Н
ШР40П3ЭГ9Н — это розетка низкочастотного цилиндрического соединителя серии ШР, предназначенная для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).
Назначение
Соединитель используется в радиоэлектронной и радиотехнической аппаратуре как общий элемент для надежного подключения. Он подходит для приборной (блочной) части без патрубка и предназначен для экранированных кабелей. +3
Расшифровка обозначения
ШР — тип соединителя (негерметичный, цилиндрический).
40 — условный размер корпуса.
П — конструктивное исполнение приборной части (без патрубка).
3 — количество контактов диаметром 5,5 мм.
Э — гайка патрубка для экранированного кабеля.
Г — габарит нормальный.
9 — серия.
Н — вариант для неэкранированного исполнения в некоторых модификациях.
Технические характеристики
Соединитель выдерживает токовую нагрузку до 300 А общей и до 100 А на контакт, с сопротивлением контакта не более 0,75 мОм. Сопротивление изоляции — не менее 5000 МОм, ресурс — 500 сочленений-расчленений и наработка 1000 часов.
| Параметр | Значение |
|---|---|
| Климатическое исполнение | УХЛ |
| Рабочая температура | от -60 до +60 °C |
| Синусоидальная вибрация | 1–5000 Гц, 300 м/с² (30 g) |
| Механический удар (одиночный) | 5000 м/с² (500 g) |
| Механический удар (многократный) | 350 м/с² (35 g) |
| Атмосферное давление | до 1,3·10⁻⁴ Па |
Материал контактов — серебро или никель, корпус — металлический. Срок сохраняемости — 15 лет.
