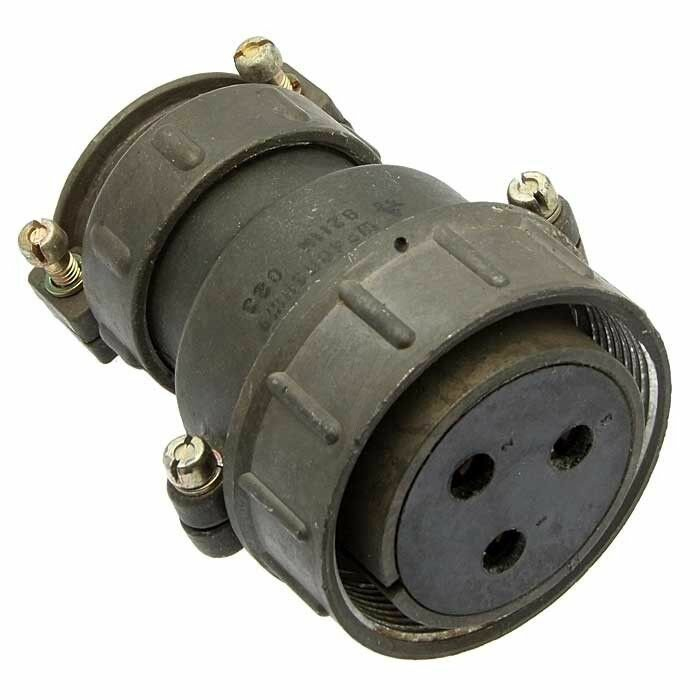

ШР40П3ЭГ9 — это кабельная вилка серии ШР, предназначенная для соединения электрических цепей в промышленной аппаратуре. Она относится к цилиндрическим низкочастотным разъемам общего назначения с внутренним объемным монтажом.

Основные характеристики

Конструкция включает 3 штыревых контакта диаметром 5,5 мм из латуни с серебряным покрытием (Ag), прямой патрубок (П) и накидную гайку (Э) для экранированного кабеля. Материал корпуса — алюминиевый сплав с оксидированием (серый цвет), изолятор — карболит коричневого цвета, шаг резьбы гайки M45×1,5 мм. Габариты: 66,1×52,5×61,1 мм, масса около 139 г.

Электрические параметры

Разъем выдерживает рабочее напряжение до 850 В и ток на контакт до 100 А (общий до 300 А), сопротивление контакта не более 0,3 мОм. Метод монтажа — пайка, контакты извлекаемые, поляризация одношпоночная.

Условия эксплуатации

Климатическое исполнение УХЛ (от -60 до +60 °C), влажность до 98% при +25 °C, давление от 1,33×10⁻⁴ до 50,6×10⁴ Па. Выдерживает вибрацию 1–5000 Гц (30 g), удары до 500 g, акустические шумы 170 дБ, ресурс — 500 соединений, наработка 1000 ч.

Применение и совместимость

Используется в радиоэлектронной и радиотехнической аппаратуре, взаимосочленяется с блочными розетками типа 2РТТ, 2РТ-А. Соответствует НКЦС.434410.504 ТУ.
