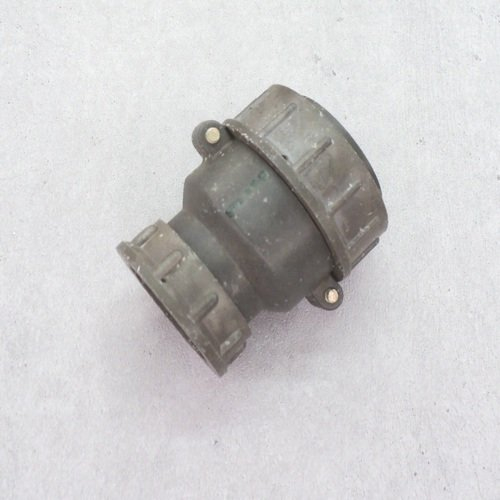

Соединители ШР40П3ЭГ9 представляют собой вилки кабельные, предназначенные для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Эти соединители имеют три контакта диаметром 5,5 мм и могут использоваться с экранированными кабелями.

Технические характеристики

• Количество контактов и их диаметр : 3 контакта ? 5,5 мм.

• Максимальная токовая нагрузка на одиночный контакт : не более 100 А.

• Общая максимальная токовая нагрузка : не более 300 А.

• Тип соединителя : негерметичный, климатика УХЛ.

• Материал контактов : серебро или никель.

• Сопротивление изоляции : не менее 5000 МОм.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

• Синусоидальная вибрация : диапазон частот от 1 до 5000 Гц, ускорение 300 м/с? (30 g).

• Механический удар : одиночного действия с ускорением 5000 м/с? (500 g), многократного действия с ускорением 350 м/с? (35 g).

• Рабочая температура : от -60°C до +60°C.

Применение

Соединители ШР40П3ЭГ9 используются для монтажа с экранированными или неэкранированными кабелями и могут применяться как внутри, так и снаружи помещений при условии защиты от пыли и воды. Они подходят для различных электро- и радиоаппаратур, обеспечивая надежное соединение и разъединение электрических цепей.
