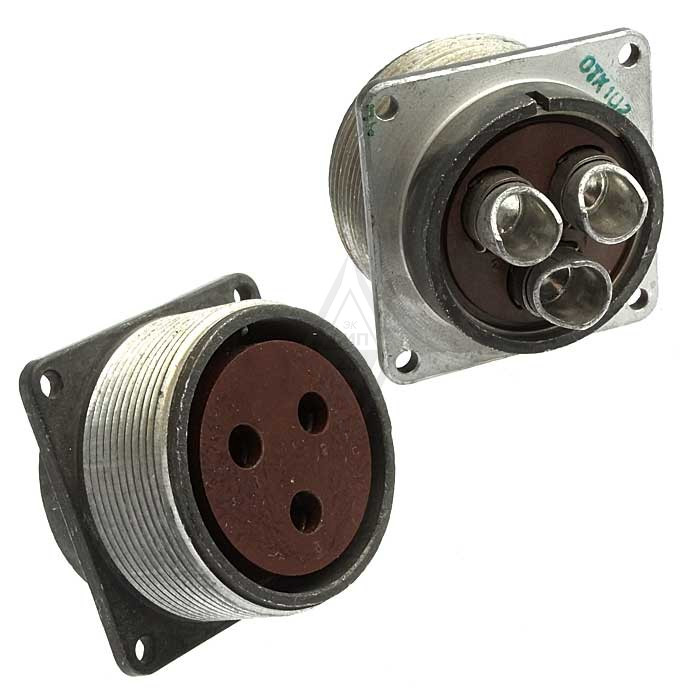

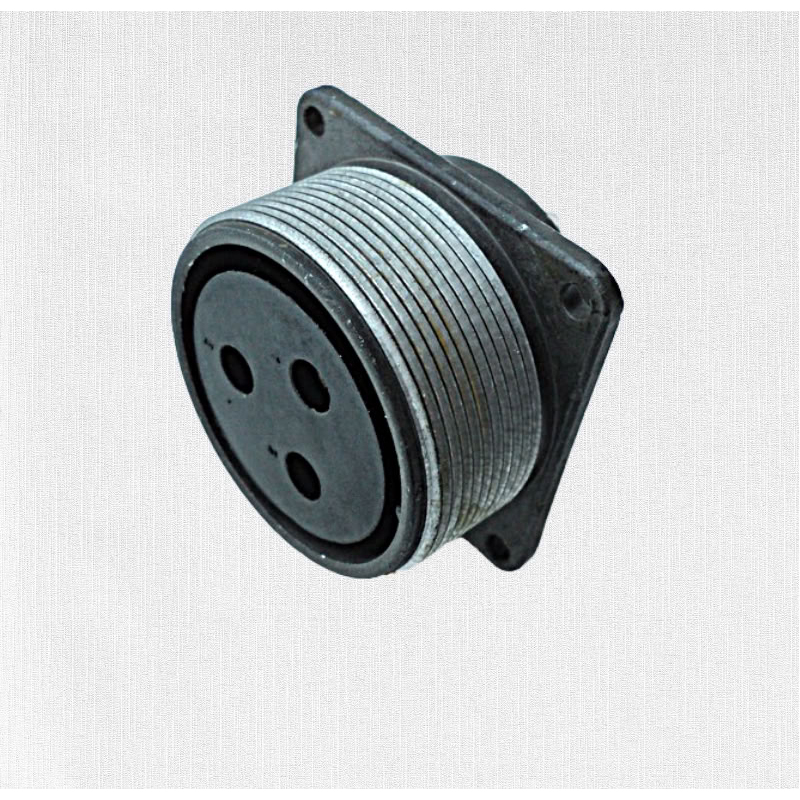

ШР40П3ЭГ9 — это розетка соединительного типа "Каскад" (блочная или приборная часть без патрубка), прошедшая ОТК в 2024 году. Она предназначена для надежного электрического соединения в различных системах.

Применение

розетка ШР40П3ЭГ9 широко используется в электро-, радио- и контрольно-измерительной аппаратуре как соединитель общего назначения. Подходит для внутренних и наружных установок (с защитой от пыли и влаги), в цепях с экранированными или неэкранированными кабелями.

Основные характеристики

Соединитель работает в цепях постоянного и переменного тока (до 3 МГц) при напряжении до 850 В (амплитудное). Имеет 3 контакта диаметром 5,5 мм с серебряным покрытием, максимальная токовая нагрузка на контакт — 100 А, общая — 300 А.

Сочленение резьбовое с одношпоночной поляризацией, сопротивление изоляции не менее 5000 МОм. Выдерживает вибрацию (1-5000 Гц, до 300 м/с?), удары (до 5000 м/с? одиночные), температуры от -60 до +60 °C и низкое давление до 1,3·10^{-4} Па.

Ресурс: 500 сочленений-расчленений, наработка не менее 1000 часов, срок хранения 15 лет. Климатическое исполнение УХЛ, негерметичный тип.
