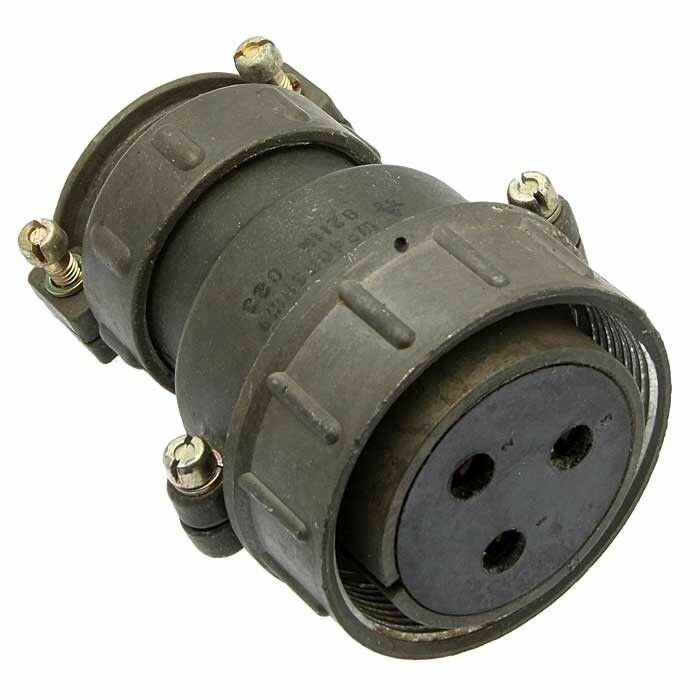

Розетка блочная ШР40П3ЭГ9Н относится к типу соединителей серии ШР и предназначена для использования в приборных (панельных) узлах электрических цепей постоянного и переменного тока. Она сочетается с вилками того же типоразмера и используется в приборостроении, промышленной автоматике и других технических устройствах, где требуется надежный негерметичный разъем с высокой токовой нагрузкой.

Основное назначение и построение

• Это негерметичный блочный (приборный) разъем, рассчитанный на цепи постоянного и переменного тока с частотой до примерно 3 МГц, при амплитудном значении напряжения до 850 В.

• Разъем состоит из двух частей: блочной (приборной) розетки и соединяемой с ней вилки; используется в приборных панелях, шкафах и блочных конструкциях.

Конструкция и маркировка

• Обозначение «ШР40П3ЭГ9Н» расшифровывается так:

  • «ШР» — тип соединителя,

  • «40» — условный размер корпуса,

  • «П» — исполнение приборной части без патрубка,

  • «3ЭГ9» — вариант компоновки и сочетания контактов,

  • «Н» — покрытие контактов никелем (без «Н» обычно используется серебряное покрытие).

• Розетка имеет 3 контакта диаметром 5,5 мм, соединение с вилкой осуществляется резьбовой муфтой с одношпоночной поляризацией.

Электрические и коммутационные характеристики

• Контакты рассчитаны на максимальную токовую нагрузку на один контакт не более 100 А, общая токовая нагрузка на разъем — до 300 А.

• Сопротивление контакта обычно не превышает 0,75 мОм, сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Механические и климатические параметры

• Разъем рассчитан на большое число сочленений/расчленений — порядка 500 циклов, минимальная наработка составляет около 1000 часов.

• Конструкция выдерживает синусоидальную вибрацию в диапазоне частот 1–5000 Гц с ускорением до 300 м/с², возможны ударные нагрузки и работа в широком диапазоне температур и давлений, что типично для климатического исполнения УХЛ.
