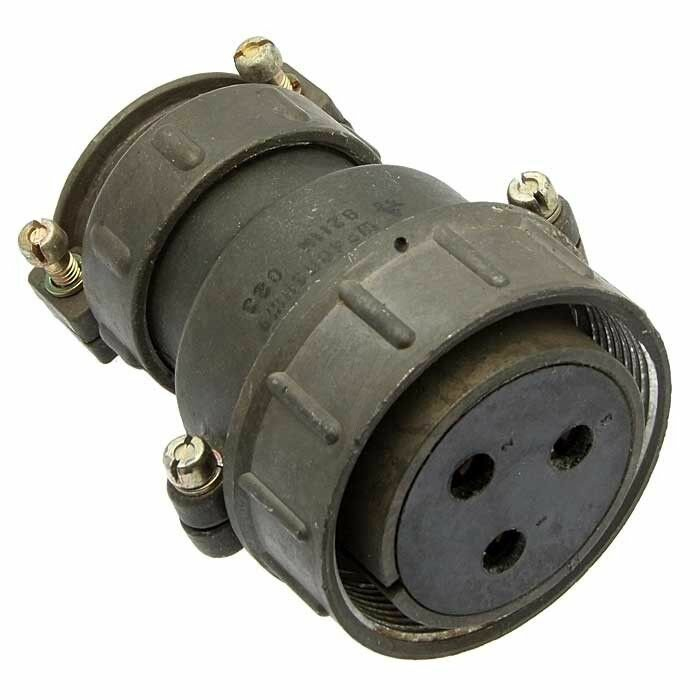

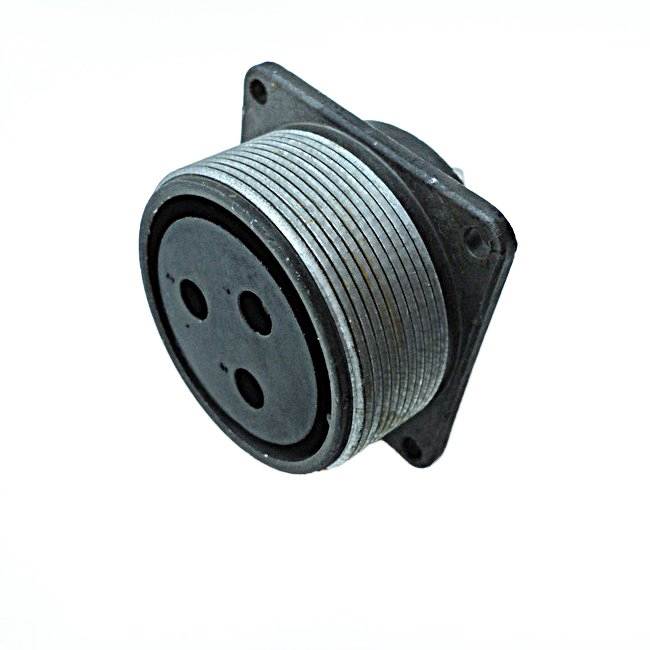

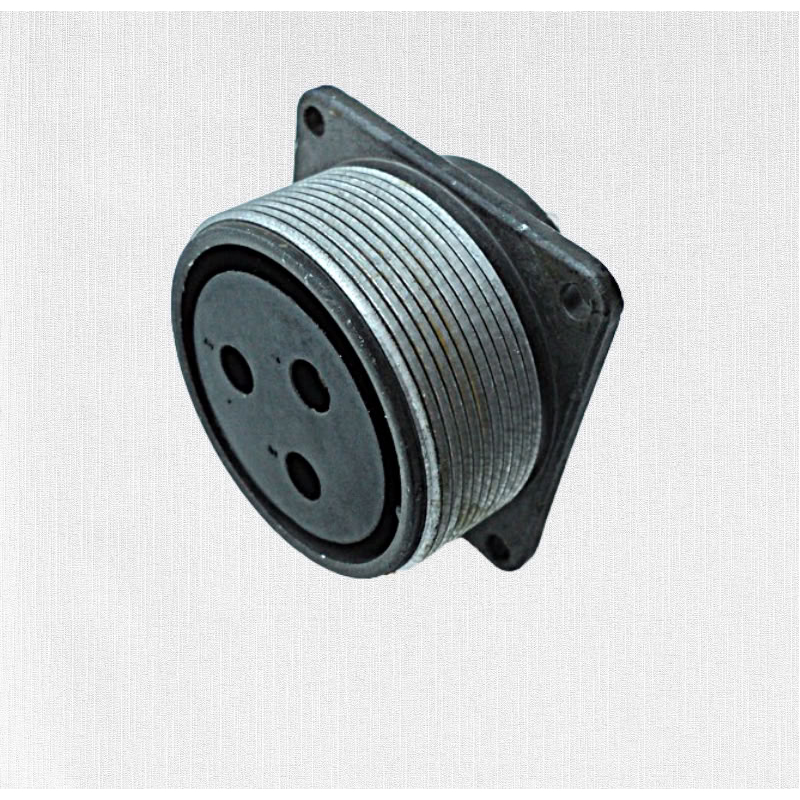

Соединитель ШР40П3ЭГ9 ( розетка ) представляет собой низкочастотный цилиндрический разъем, предназначенный для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц и амплитудным напряжением до 850 В. Он используется для соединения и разъединения проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре.

Конструкция и характеристики :

• Состав : Соединитель состоит из двух частей: вилки и розетки, которые могут быть как приборными (блочными), так и кабельными.

• Тип соединителя : Негерметичный с резьбовым соединением и одношпоночной поляризацией.

• Покрытие контактов : Контакты могут иметь покрытие серебром или никелем.

• Количество контактов : Соединитель может иметь от 1 до 20 контактов, в данном случае — 3 контакта с диаметром 5,5 мм.

• Максимальная токовая нагрузка : На одиночный контакт — до 100 А, общая максимальная токовая нагрузка — до 300 А.

• Сопротивление изоляции : В нормальных климатических условиях не менее 5000 МОм.

Условия эксплуатации :

• Рабочие температуры: от -60 °C до +60 °C.

• Синусоидальная вибрация: диапазон частот от 1 до 5000 Гц с ускорением до 300 м/с?.

• Механические удары: одиночные действия с ускорением до 5000 м/с? и многократные действия с ускорением до 350 м/с?.

Монтаж : Соединитель может устанавливаться с экранированными или неэкранированными кабелями. Метод монтажа — пайка, что обеспечивает надежное соединение.

Срок службы : Минимальная наработка составляет не менее 1000 часов, а срок сохраняемости — до 15 лет.

Таким образом, соединитель ШР40П3ЭГ9 является
