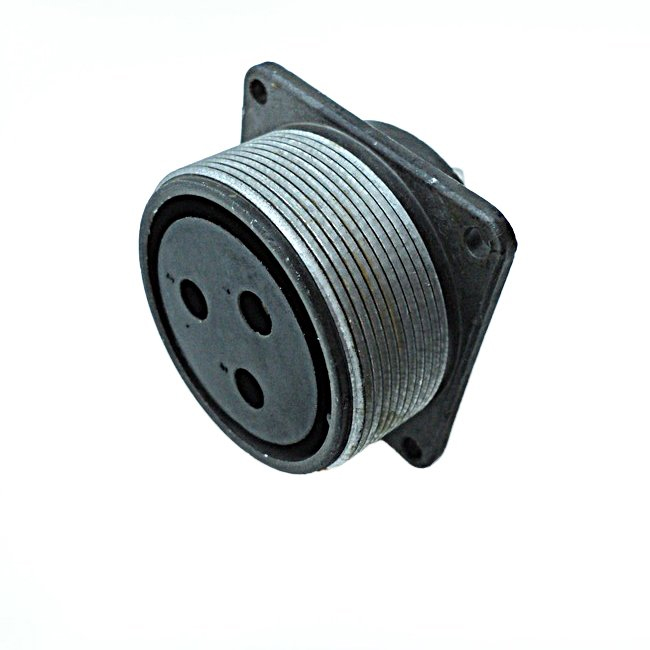

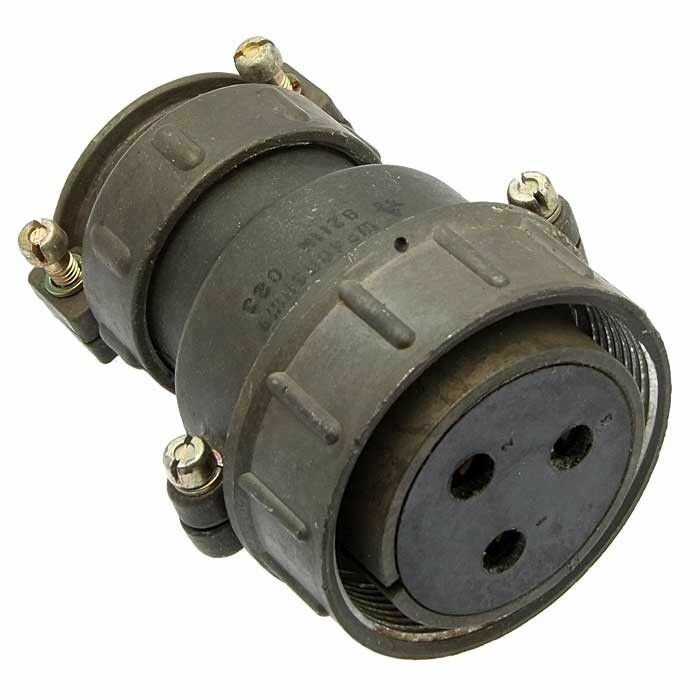

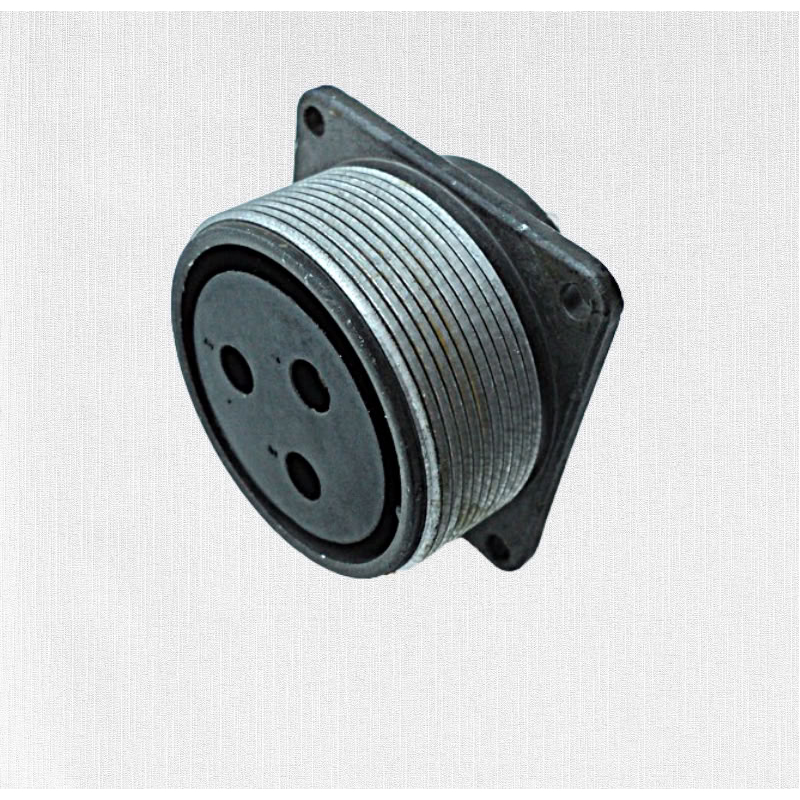

Соединители ШР40П3ЭГ9 представляют собой цилиндрические разъемы, предназначенные для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Они состоят из двух частей: вилки и розетки , которые могут быть как приборными (блочными) , так и кабельными .

Основные характеристики:

• Тип соединителя : ШР.

• Условный размер корпуса : 40.

• Конструктивное исполнение : Приборная часть может быть без патрубка, с прямым или угловым патрубком. Кабельная часть также может быть с прямым или угловым патрубком.

• Количество контактов : 3.

• Диаметр контактов : 5,5 мм.

• Покрытие контактов : Серебро.

• Вид гайки патрубка : Э — для экранированного кабеля.

• Сочленение : Резьбовое.

• Поляризация корпуса : Одношпоночная.

Технические параметры:

• Максимальная токовая нагрузка : 300 А.

• Сопротивление изоляции : Не менее 5000 МОм.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : 15 лет.

Условия эксплуатации:

• Синусоидальная вибрация : Диапазон частот от 1 до 5000 Гц, ускорение 300 м/с? (30 g).

• Механический удар : Одиночного действия — ускорение 5000 м/с? (500 g), многократного действия — ускорение 350 м/с? (35 g).
