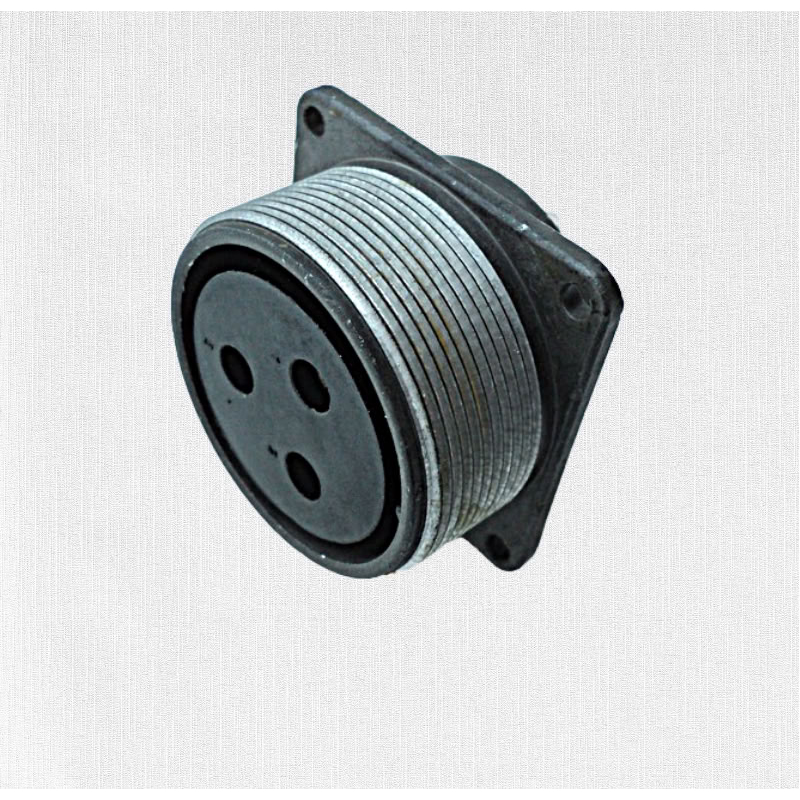

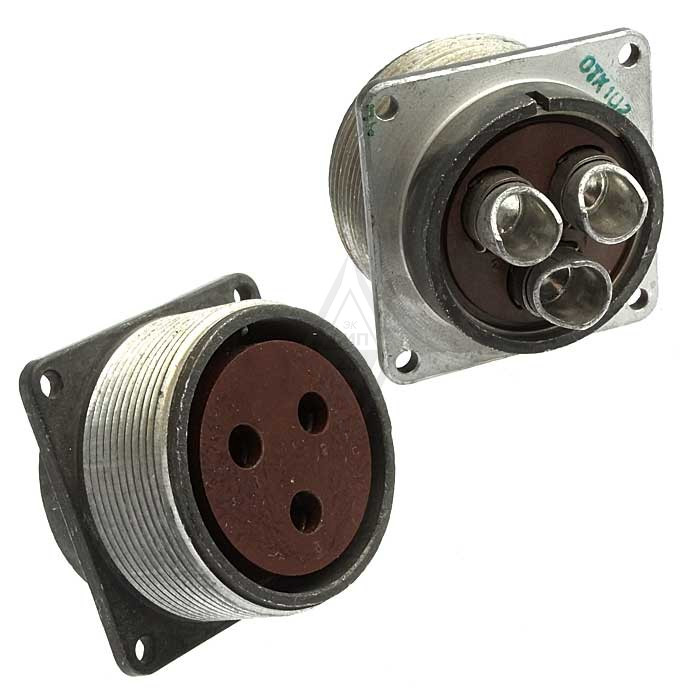

ШР40П3ЭГ9 — это блочная приборная розетка, предназначенная для использования в электрических цепях постоянного и переменного токов. Она может работать при частотах до 3 МГц и напряжении до 850 В (амплитудное значение). Основное назначение данной розетки — соединение и разъединение электрических цепей, таких как провода, кабели и узлы в электро- и радиоаппаратуре.

Технические характеристики

• Тип соединителя : ШР
• Условный размер корпуса : 40
• Количество контактов : 3
• Сочетание контактов : 9
• Рабочее напряжение : до 850 В
• Рабочая температура : от -60 °C до +60 °C
• Сопротивление изоляции : не менее 5000 МОм
• Материал корпуса : металл
• Материал изолятора : карболит
• Покрытие контактов : серебро
• Способ монтажа : объемный монтаж с резьбовым соединением

Конструктивные особенности

розетка ШР40П3ЭГ9 имеет конструктивное исполнение без патрубка, что делает ее более компактной. Она предназначена для установки на панели и может использоваться как в условиях внутренней, так и наружной эксплуатации (при наличии защиты от пыли и влаги).

Применение

Данная розетка широко применяется в радиоэлектронной и радиотехнической аппаратуре, а также в различных электрических системах, требующих надежного соединения. Она обеспечивает высокую степень надежности благодаря своим прочным материалам и конструктивным особенностям. Таким образом, ШР40П3ЭГ9 является универсальным решением для подключения электрических цепей в различных областях техники.
