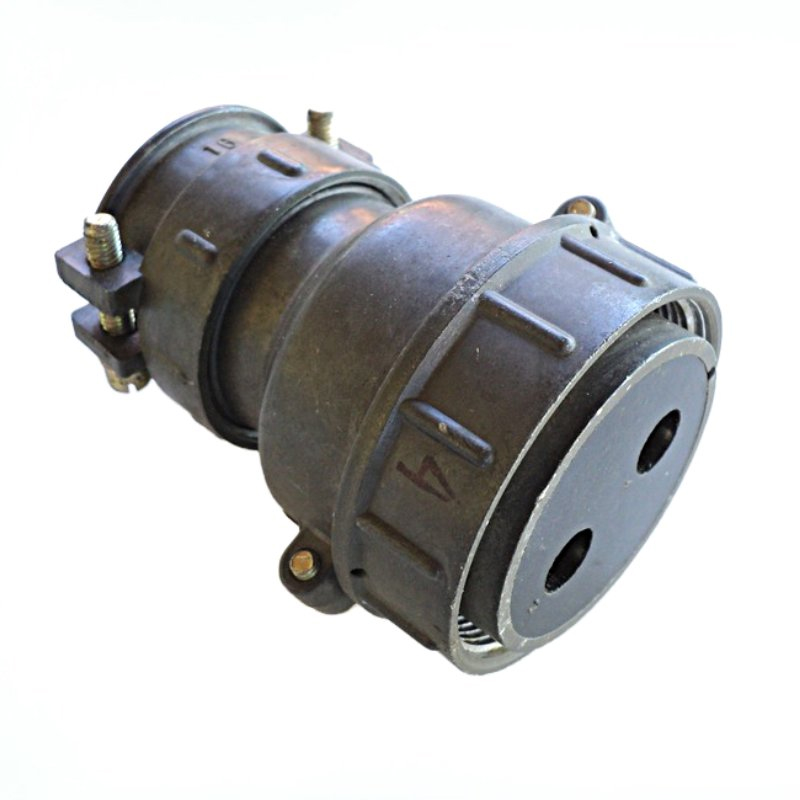

ШР40П1НШ2Н — это кабельная розетка негерметичного штепсельного соединителя цилиндрического типа серии ШР, предназначенная для надежного электрического соединения в цепях постоянного и переменного тока. Она используется в различных промышленных и специальных системах, где важна устойчивость к вибрациям и механическим нагрузкам.

Основные характеристики

Соединитель рассчитан на рабочее напряжение до 850 В и обеспечивает высокое сопротивление изоляции не менее 5000 МОм в нормальных условиях. Минимальная наработка составляет 1000 часов, а количество циклов сочленения-расчленения достигает 500.

Сопротивление контактов не превышает 2,5 мОм для диаметра 1,5 мм и снижается до 0,15 мОм для более крупных контактов до 9 мм.​

Условия эксплуатации

Работает при температурах от -60°C до +60°C. Выдерживает синусоидальную вибрацию в диапазоне 1-5000 Гц с ускорением до 300 м/с² (30 g), механические удары до 5000 м/с² (500 g) и линейное ускорение до 2000 м/с² (200 g).

Расшифровка маркировки

• ШР — тип соединителя (негерметичный штепсельный).

• 40 — условный размер корпуса.

• П — кабельная часть с прямым патрубком.

• 1Н — вероятно, вариант с одним рядом контактов и гайкой Н для неэкранированного кабеля.

• Ш — шпоночная поляризация.

• 2 — второе исполнение (стандартное).
