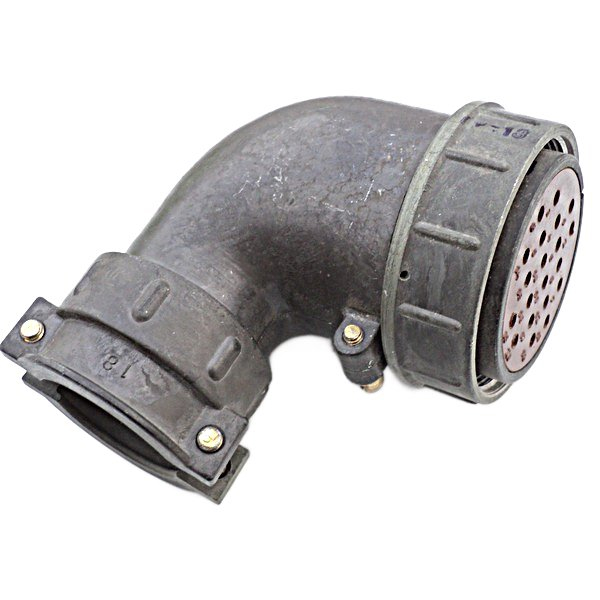

ШР40П1НШ2 — это розетка кабельная низкочастотного цилиндрического соединителя серии ШР с условным размером корпуса 40 и 16 контактами. Она предназначена для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц, в климатическом исполнении УХЛ для внутреннего монтажа (с возможностью наружного при защите от внешних факторов).

Расшифровка обозначения

• ШР — тип соединителя (негерметичный цилиндрический).

• 40 — условный размер корпуса.

• П — приборная часть без патрубка (для парного использования).

• 1 — вероятно, опечатка или вариант; стандартно П16 для 16 контактов.

• НШ — нормальные габариты, шпоночная поляризация.

• 2 — модификация.

Технические характеристики

Соединитель выдерживает синусоидальную вибрацию от 1 до 5000 Гц с ускорением до 300 м/с² (30g), механический удар одиночного действия до 5000 м/с² (500g) и многократного — до 350 м/с² (35g), линейное ускорение до 2000 м/с². Сопротивление изоляции не менее 5000 МОм, амплитудное напряжение до 850 В, количество сочленений-расчленений — 500, минимальная наработка — 1000 часов, срок сохраняемости — 15 лет.

Применение

Используется в приборной и кабельной части для надежного соединения в оборудовании, где требуется устойчивость к вибрациям и ударам, например, в промышленности и технике. Сочетается с вилкой ШР40П16НГ2 для резьбового соединения.
