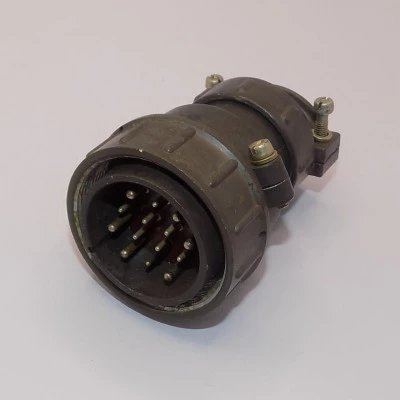

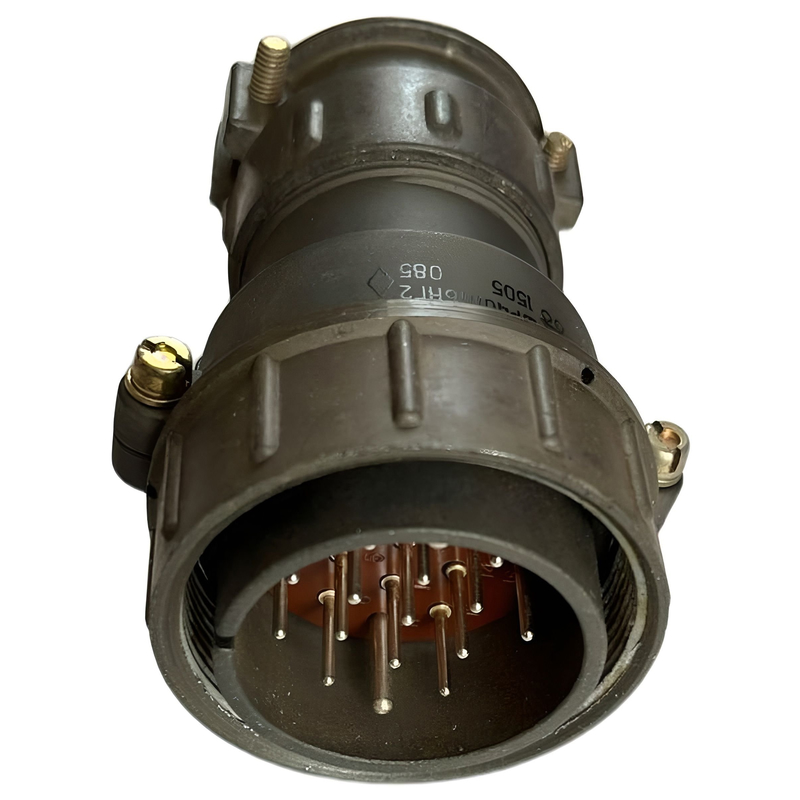

ШР40П1НГ2 — это кабельная вилка низкочастотного цилиндрического соединителя серии ШР с резьбовым соединением. Она предназначена для надежного подключения в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Расшифровка обозначения

Обозначение ШР40П1НГ2 расшифровывается так: ШР — тип соединителя, 40 — условный размер корпуса, П1Н — конструктивное исполнение (приборная часть без патрубка, нормальные габариты), Г2 — кабельная вилка с прямым патрубком и гайкой для неэкранированного кабеля.

Основные характеристики

Соединитель рассчитан на рабочее напряжение до 850 В (амплитудное значение), с максимальной суммарной токовой нагрузкой до 190 А и сопротивлением контакта не более 1,0–2,5 мОм.

Он выдерживает синусоидальную вибрацию (1–5000 Гц, ускорение 300 м/с²), механические удары (до 5000 м/с² одиночного действия) и имеет ресурс не менее 500 сочленений-расчленений с наработкой 1000 часов.

Сопротивление изоляции в нормальных условиях — не менее 5000 МОм, климатическое исполнение — УХЛ, срок сохраняемости — 15 лет.
