ШР40П16НШ2Н КАБЕЛЬНЫЕ РОЗЕТКИ

Цена: ПОД ЗАКАЗ

Технические характеристики

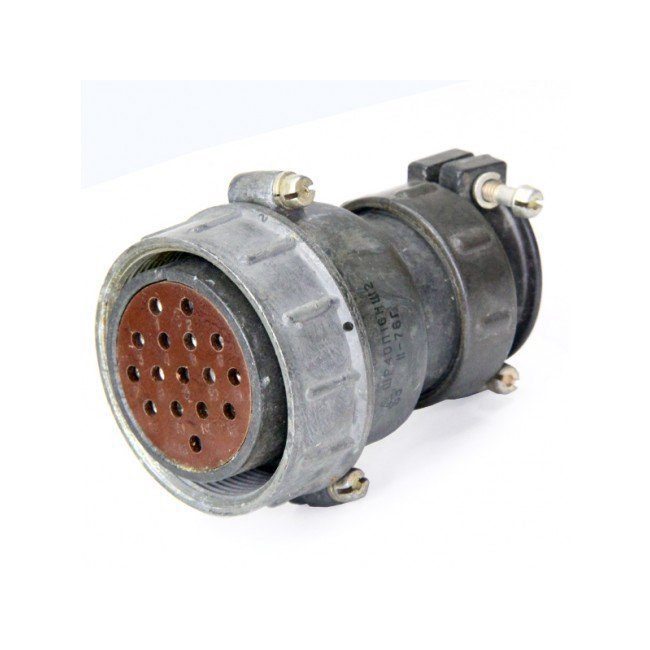

ШР40П16НШ2Н кабельная розетка

ШР40П16НШ2Н Кабельная розетка

Общее Описание

ШР40П16НШ2Н — это кабельная розетка, предназначенная для использования в электрических цепях постоянного и переменного тока. Она входит в серию низкочастотных соединителей типа ШР и используется для внутреннего и наружного применения в климатическом исполнении УХЛ.

Расшифровка Обозначения

ШР : Тип соединителя.
40 : Условный размер корпуса.
П : Конструктивное исполнение с прямым патрубком.
16 : Количество контактов.
Н : Вид гайки патрубка — для неэкранированного кабеля.
Ш : Вид контактов — розетка.
2 : Обозначение сочетания контактов (14 контактов ? 1,5 мм и 2 контакта ? 2,5 мм).
Н : Покрытие контактов никелем.

Технические Характеристики

Характеристика	Описание
Количество контактов и их диаметр	16 контактов (14 ? ? 1,5 мм, 2 ? ? 2,5 мм)
Сопротивление контакта	5 мОм для ? 1,5 мм, 2 мОм для ? 2,5 мм
Максимальная токовая нагрузка на одиночный контакт	20 А для ? 1,5 мм, 35 А для ? 2,5 мм
Максимальная общая токовая нагрузка	190 А
Тип соединителя	Негерметичный
Материал контактов	Серебро / Никель
Сопротивление изоляции	Не менее 5000 МОм
Номинальное напряжение	850 В
Количество сочленений-расчленений	500
Минимальная наработка	1000 часов
Синусоидальная вибрация	Диапазон частот: 1-5000 Гц, ускорение: 300 м/с? (30 g)
Механический удар	Одиночный: 5000 м/с? (500 g), многократный: 350 м/с? (35 g)
Рабочий температурный диапазон	-60°C до +60°C

Применение

Эта розетка используется в различных электрических системах, где требуется надежное и прочное соединение кабелей. Она подходит для применения в условиях повышенной вибрации и механических нагрузок. розетка совместима с вилка ми типа ШР40ПК16НШ2 и другими взаимосочленяемыми разъемами серии ШР.
