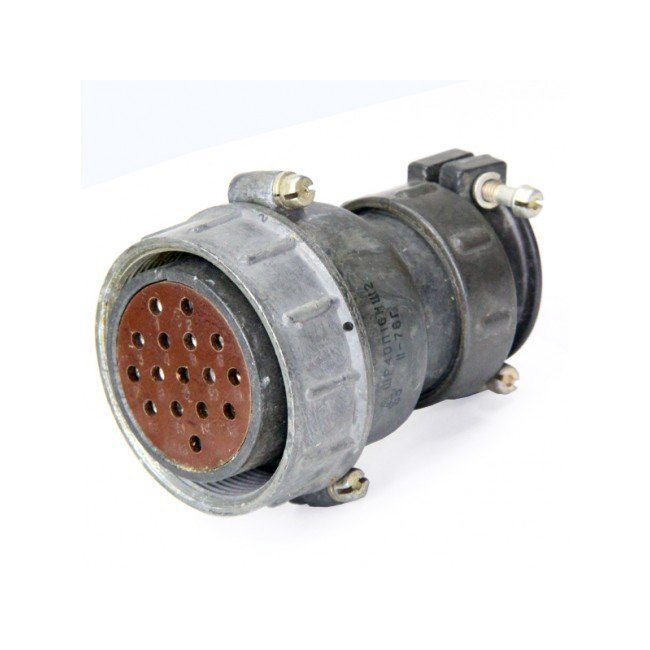

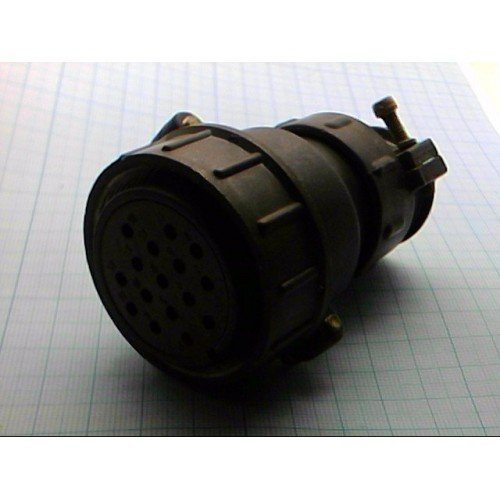

ШР40П16НШ2 розетка Кабельная

Соединитель ШР40П16НШ2 представляет собой 16-контактную кабельную розетку, предназначенную для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). розетка имеет прямой патрубок и используется для неэкранированного кабеля.

Технические Характеристики

• Количество контактов : 16, из них 14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм.

• Максимальная токовая нагрузка :

  • На контакт ?1,5 мм — 20 А.

  • На контакт ?2,5 мм — 35 А.

  • Общая максимальная токовая нагрузка на соединитель — 190 А.

• Сопротивление контактов : Не более 2,5 мОм для контактов ?1,5 мм и 1 мОм для контактов ?2,5 мм.

• Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.

• Условия эксплуатации :

  • Температурный диапазон: от -60°C до 60°C.

  • Синусоидальная вибрация: частота от 1 до 5000 Гц, ускорение 300 м/с? (30 g).

  • Механический удар: одиночного действия — 5000 м/с? (500 g), многократного действия — 350 м/с? (35 g).

• Срок службы : Минимальная наработка — 1000 часов, количество сочленений-расчленений — не менее 500.

Применение

Соединители серии ШР используются для объемного монтажа и подходят для различных электрических систем, требующих надежного и прочного соединения. Они могут быть использованы с экранированными или неэкранированными кабелями в зависимости от вида концевой гайки патрубка.

Расшифровка Обозначения

• ШР : Тип соединителя — штепсельный разъем негерметичный.

• 40 : Условный размер корпуса.

• П : Конструктивное исполнение кабельной части — с прямым патрубком.

• 16 : Количество контактов.

• Н : Вид концевой гайки — для неэкранированного кабеля.

• Ш : Вид соединителя в кабельной части — розетка (гнездо).

• 2 : Обозначение сочетания контактов.
