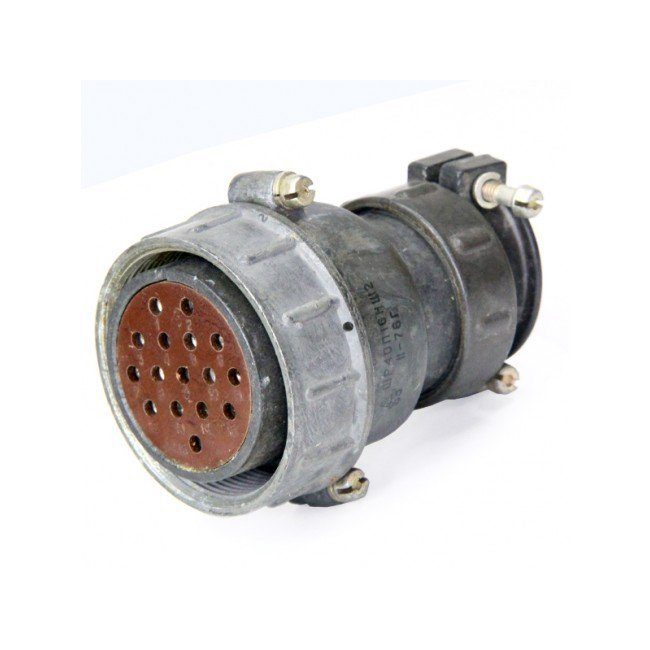

ШР40П16НШ2 розетка кабельная — это 16-контактная негерметичная кабельная розетка серии ШР, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). розетка имеет прямой патрубок и рассчитана на использование с неэкранированным кабелем.

Технические характеристики:

• Количество контактов : 16 (14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм).

• Максимальная токовая нагрузка на одиночный контакт : до 20 А для контактов ?1,5 мм и до 35 А для контактов ?2,5 мм.

• Общая максимальная токовая нагрузка : до 190 А.

• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : не менее 15 лет.

• Покрытие контактов : серебро.

Применение:

Эта розетка используется в радиоэлектронной и радиотехнической аппаратуре, а также может применяться как в приборной, так и в кабельной части электрических цепей.

Расшифровка обозначения:

• ШР : тип соединителя (штепсельный разъем).

• 40 : условный размер корпуса.

• П : конструктивное исполнение с прямым патрубком.

• 16 : количество контактов.

• Н : вид гайки патрубка (для неэкранированного кабеля).

• Ш : вид контактов ( розетка ).

• 2 : обозначение сочетания контактов.
