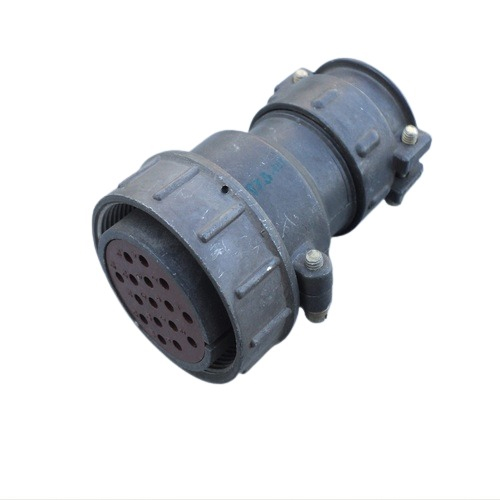

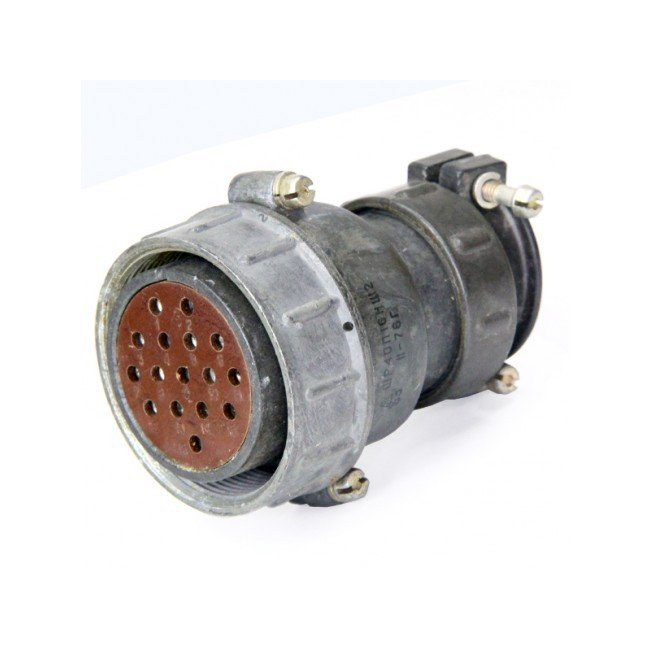

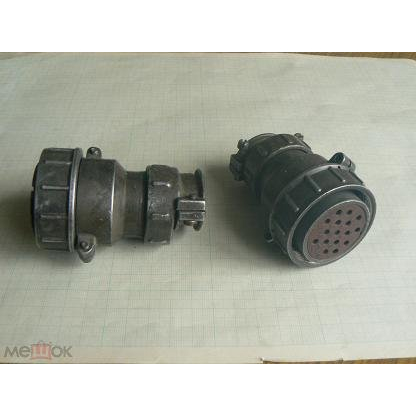

Соединители ШР40П16НШ2 представляют собой 16-контактные негерметичные кабельные розетки серии ШР. Они предназначены для использования в низкочастотных и низковольтных приложениях.

Основные характеристики

• Тип соединителя : ШР — штепсельный разъем негерметичный.

• Количество контактов : 16, из них 14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм.

• Токовая нагрузка :

  • На каждый контакт ?1,5 мм: до 20 А.

  • На каждый контакт ?2,5 мм: до 35 А.

• Общая токовая нагрузка на соединитель : до 190 А.

• Напряжение : переменного и постоянного тока до 850 В.

Конструкция

Разъемы серии ШР состоят из корпуса (изготовленного из алюминиевого сплава), изоляторов (карболит К-211-3) и цилиндрических гнезд для контактов (латунь ЛС59-1). Сочленение резьбовое с одношпоночной поляризацией корпуса. Монтаж навесной.

Применение

Эти розетки используются в различных электрических системах для обеспечения надежного подключения кабелей. Они подходят для применения в средах с умеренными условиями эксплуатации.

Технические требования

При использовании этих соединителей необходимо соблюдать технические стандарты ОСТ В11.0121–91 или ГЕО.364.107ТУ.

Для обеспечения долговечности рекомендуется следовать рекомендациям по монтажу и эксплуатации разъемов, включая правильное распределение силовых цепей и защиту от механических повреждений.
