Назначение и область применения

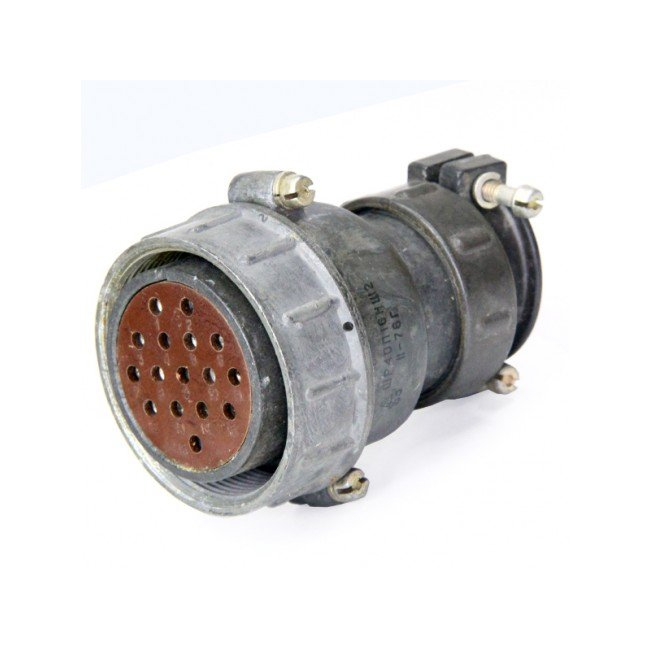

ШР40П16НШ2 — кабельная негерметичная цилиндрическая розетка серии ШР. Она предназначена для соединения электрических цепей постоянного и переменного тока в стационарном и мобильном оборудовании. Розетка входит в состав парного соединителя ШР, который включает вилку и розетку, и применяется совместно с приборными или кабельными вилками того же типоразмера. Краткое описание из каталога — «кабельная».

Конструкция и совместимость

Корпус розетки имеет условный размер 40. Исполнение — под прямой патрубок для неэкранированного кабеля. Сочленение с ответной вилкой резьбовое, предусмотрена одношпоночная поляризация, которая помогает правильно ориентировать части соединителя при сборке.

Розетка рассчитана на работу в составе соединителя ШР. Для получения полноценного электрического соединения необходимо использовать совместимую вилку того же типоразмера. Монтаж контактов выполняется пайкой. Установка возможна на кабель с прямым патрубком.

Электрические параметры

Розетка обеспечивает работу при напряжении до 850 В постоянного и переменного тока частотой до примерно 3 МГц. Наибольшая суммарная токовая нагрузка на соединитель не превышает 190 А.

• 14 контактов диаметром 1,5 мм рассчитаны до около 20 А.
• 2 контакта диаметром 2,5 мм рассчитаны до около 35 А.

Контакты и изоляция

Контакты в данной розетке имеют прямое или угловое исполнение. Покрытие контактов — никель/серебро, что обеспечивает хорошую проводимость и устойчивость к окислению. Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм, что гарантирует высокую электрическую прочность.

Условия эксплуатации и надежность

Розетка рассчитана на эксплуатацию в климатическом исполнении УХЛ при температуре окружающей среды от –60 до +60 °C. Допускается перегрев контактов до примерно +110 °C. Соединитель выдерживает до 500 циклов сочленения‑расчленения. Минимальная наработка составляет 1000 часов. Гарантированный срок хранения — до 15 лет.

Розетка может применяться как для внутреннего, так и для внешнего монтажа при условии дополнительной защиты от пыли и воды со стороны потребителя. Это важно учитывать, поскольку изделие является негерметичным.

Монтаж и особенности

ШР40П16НШ2 устанавливается на кабель с прямым патрубком. Монтаж контактов выполняется пайкой. При внешнем монтаже требуется дополнительная защита от пыли и воды со стороны потребителя. Для правильного соединения необходимо соблюдать поляризацию и резьбовое сочленение с ответной вилкой.

Характеристики VirtueMart

• Артикул: 41313.
• Категория: ШР40.
• Производитель: не указано.
• Краткое описание из каталога: кабельная.
• Приемка: «5».
• Год: 92.

Указанные характеристики дополняют техническое описание и могут использоваться при подборе совместимых частей соединителя ШР.
