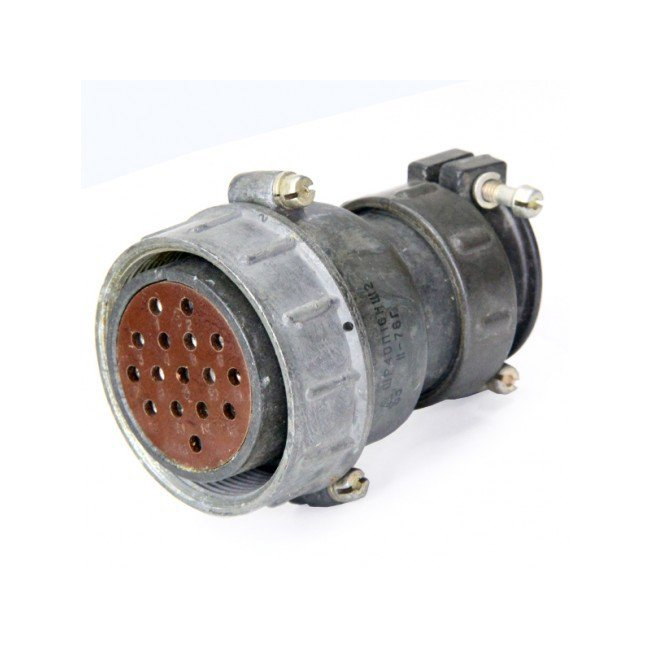

ШР40П16НШ2 – это кабельная розетка, используемая для электрических соединений в цепях переменного или постоянного тока с частотой до 3 МГц и напряжением до 850 В.

Характеристики :

• Используется для объемного монтажа.

• Соединение обеспечивается резьбой, а поляризация корпуса – одношпоночная.

• Контакты покрыты серебром.

• Подходит для экранированного или неэкранированного кабеля.

• Имеет прямой патрубок.

• Количество контактов: 16 (14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм).

• Максимальная токовая нагрузка на контакт: 20 А для контактов ? 1,5 мм и 35 А для контактов ? 2,5 мм. Общая токовая нагрузка на соединитель до 190 A.

• Сопротивление контактов: не более 2,5 мОм для контактов ? 1,5 мм и 1 мОм для контактов ? 2,5 мм.

• Сопротивление изоляции: не менее 5000 МОм.

• Количество сочленений-расчленений: не менее 500.

• Минимальная наработка: 1000 часов.

• Срок сохраняемости: не менее 15 лет.

Расшифровка обозначения :

• ШР – тип соединителя (штепсельный разъем негерметичный).

• 40 – условный размер корпуса.

• П – конструктивное исполнение кабельной части с прямым патрубком.

• 16 – количество контактов.

• Н – вид концевой гайки для неэкранированного кабеля.

• Ш – розетка (гнездо).

• 2 – обозначение сочетания контактов.
