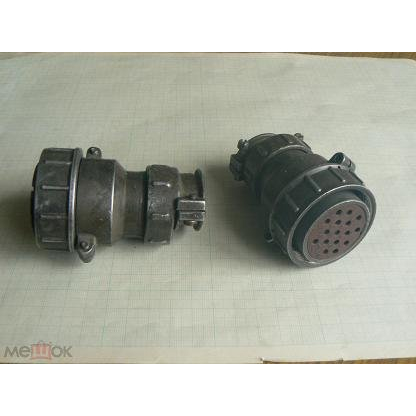

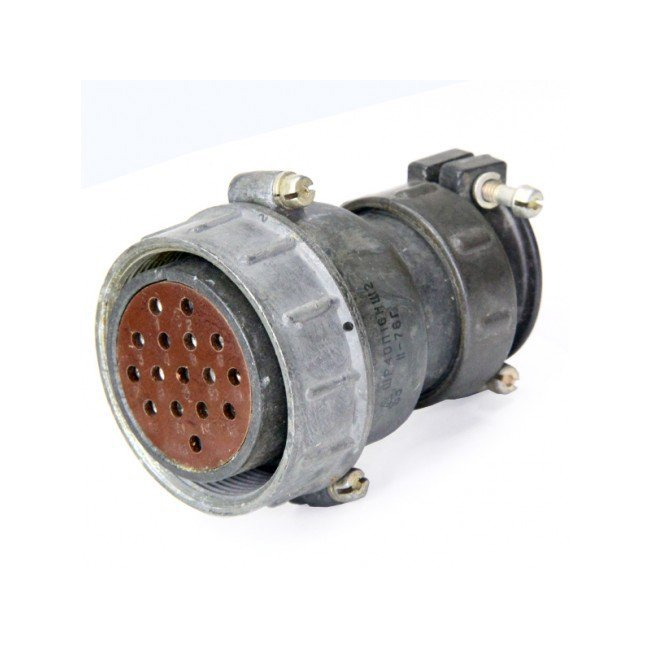

ШР40П16НШ2-К — это кабельная розетка цилиндрического низкочастотного соединителя серии ШР, предназначенная для электрических цепей постоянного и переменного токов. Она используется во внутренних и наружных условиях (при защите от пыли и влаги), в климатическом исполнении УХЛ.

Основные характеристики

Соединитель имеет 16 контактов: 14 диаметром 1,5 мм (ток до 20 А на контакт) и 2 диаметром 2,5 мм (ток до 35 А). Максимальная суммарная токовая нагрузка — 190 А, рабочее напряжение — до 850 В.

Рабочая температура — от -60 до +60 °C (смена до +110 °C), сопротивление изоляции — не менее 5000 МОм. Соединитель выдерживает вибрацию (до 5000 Гц), удары (до 5000 м/с² одиночные) и линейное ускорение до 2000 м/с².

Конструкция и применение

Корпус из алюминиевого сплава с прямым патрубком для неэкранированного кабеля, метод сочленения — резьбовой, монтаж — объёмный. Ресурс — 500 циклов соединений-расчленений, наработка — не менее 1000 часов, срок хранения — 15 лет.

Соответствует ТУ 6313-022-61929916-2015 и имеет сертификат ЕАЭС.​
