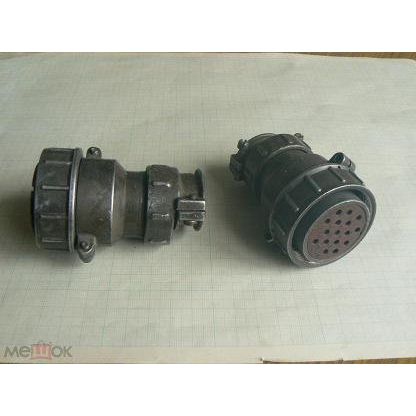

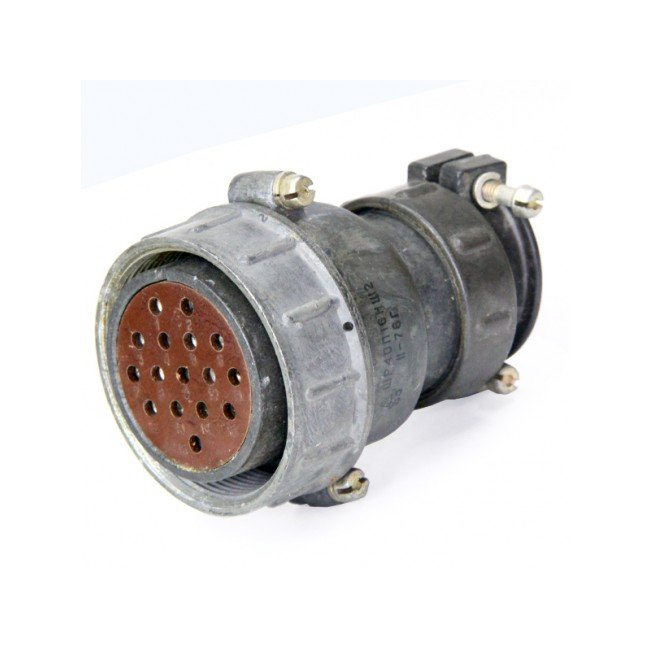

ШР40П16НШ2 (Р) — это кабельная розетка цилиндрического низкочастотного разъема серии ШР, предназначенная для соединения электрических цепей в различных промышленных и специальных системах.

Основные характеристики

Она имеет условный размер корпуса 40 мм и 16 контактов: 14 контактов диаметром 1,5 мм (рабочий ток до 20 А) и 2 контакта диаметром 2,5 мм (до 35 А). Номинальное напряжение достигает 850 В, сопротивление контактов не превышает 2,5 мОм для мелких и 1 мОм для крупных контактов. Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

Конструкция и материалы

Корпус выполнен из алюминиевого сплава А-22 с оксидным покрытием (темно-серый цвет), вставка — из карболита, контакты имеют серебряное покрытие. Сочленение резьбовое, монтаж объемный, патрубок прямой для неэкранированного кабеля, предусмотрена защита от перекрута. Габариты — около 85×58 мм, масса — 172 г.​

Условия эксплуатации

Разъем рассчитан на интервал температур от -60 до +60 °С, влажность до 98% при +25 °С и давление от 1,33×10⁻⁴ Па до 50,6×10⁴ Па. Выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением 300 м/с², удары до 5000 м/с² (одиночные) и 350 м/с² (многократные), линейное ускорение 2000 м/с².

Ресурс и применение

Минимальная наработка — 1000 часов (при +80 °С), количество циклов сочленений-расчленений — 500, срок хранения — 15 лет. Используется в общепромышленном исполнении (климат УХЛ), соответствует ТУ вроде НКЦС.434410.111ТУ и бРО.364.028 ТУ. +3
