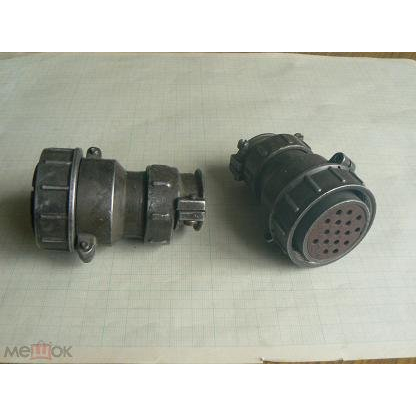

ШР40П16НШ1 — это кабельная розетка низкочастотного цилиндрического соединителя серии ШР советского/российского производства. Она предназначена для надежного электрического соединения в цепях постоянного и переменного тока частотой до 3 МГц.

Основные характеристики

Соединитель имеет условный размер корпуса 40 и 16 контактов (обычно 14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм). Рабочее напряжение достигает 850 В, а максимальная суммарная токовая нагрузка — до 190 А (20 А на контакт Ø1,5 мм и 35 А на Ø2,5 мм).

Сопротивление изоляции не менее 5000 МОм, сопротивление контактов — до 2,5 мОм для мелких и 1 мОм для крупных. Климатическое исполнение УХЛ, рабочий диапазон температур от -60 до +60 °С при влажности до 98%.

Конструкция и применение

Это негерметичная розетка с прямым патрубком для неэкранированного кабеля, резьбовым соединением и объемным монтажом. Корпус из алюминиевого сплава, изолятор — карболит, контакты с серебряным покрытием, поддерживает перекрут.

Выдерживает вибрацию (1–5000 Гц, до 300 м/с²), удары (до 5000 м/с² одиночные) и звуковое давление до 170 дБ. Ресурс — 500 циклов сочленений, наработка не менее 1000 часов, срок хранения 15 лет.

Расшифровка обозначения

ШР — тип (низкочастотный цилиндрический); 40 — размер корпуса; П — прямой патрубок; 16 — число контактов; Н — нормальные габариты; Ш — шаг установки 1; 1 — номер контактного набора.​
