ШР40П16НГ2 — это кабельная вилка из серии низкочастотных цилиндрических соединителей ШР, предназначенная для надежного соединения в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В.

Вилка имеет 16 контактов: 14 шт. диаметром 1,5 мм (ток до 20 А на контакт) и 2 шт. диаметром 2,5 мм (ток до 35 А на контакт), с общей токовой нагрузкой до 190–675 А на соединитель. Сопротивление контактов не превышает 2,5 мОм для Ø1,5 мм и 1 мОм для Ø2,5 мм, сопротивление изоляции — не менее 5000 МОм. Габариты составляют около 80,7×61,1×52,5 мм, корпус из алюминиевого сплава, поляризация одношпоночная, монтаж — пайка.

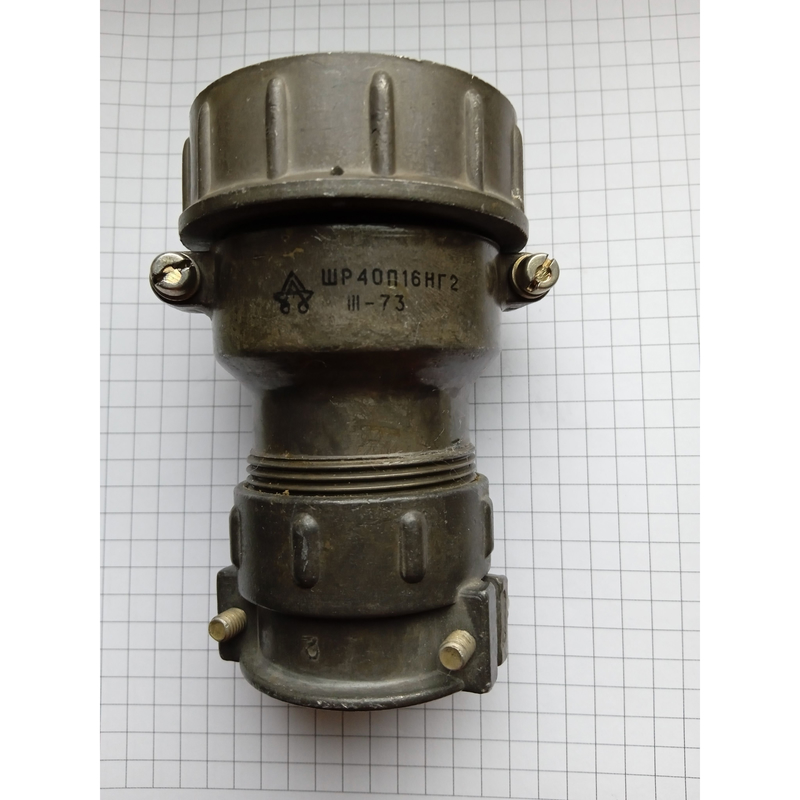

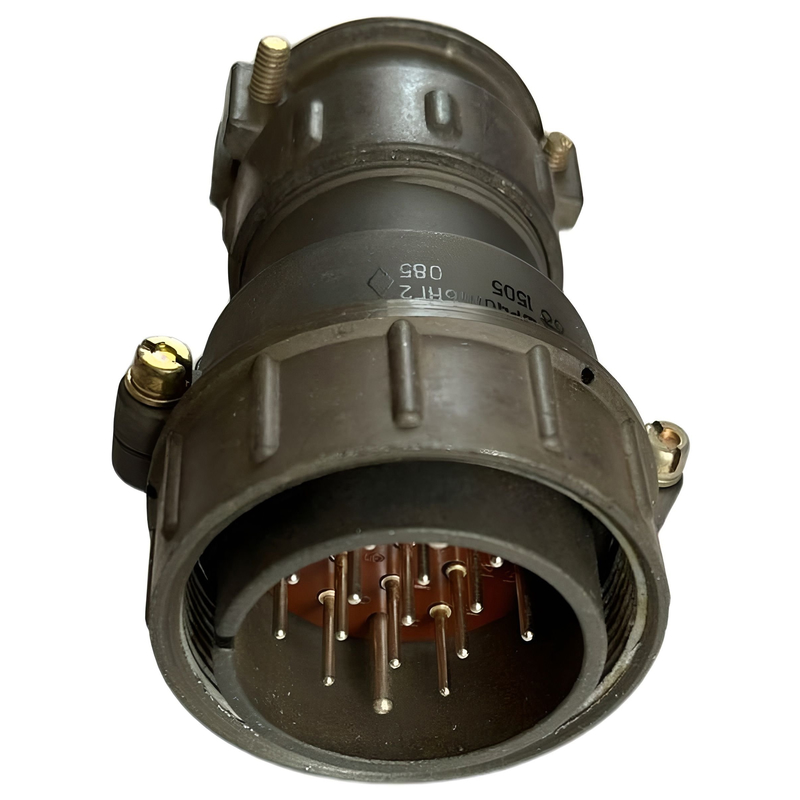

На изображении показана типичная вилка ШР40П16НГ2 с штыревыми контактами, прямым патрубком (проходной диаметр 45 мм) для неэкранированного кабеля и резьбовым соединением.

Работает при температурах от -60°C до +60°C (с учетом перегрева контактов до +110°C), влажности до 98% при +25°C и пониженном давлении 1,3·10⁻⁴ Па. Выдерживает вибрацию 1–5000 Гц с ускорением 300 м/с², удары до 5000 м/с² (одиночный) и 350 м/с² (многократный), линейное ускорение 2000 м/с².

Количество циклов соединений-расчленений — 500, наработка — не менее 1000 часов, срок хранения — 15 лет. Предназначена для внутреннего монтажа в климатическом исполнении УХЛ, допускается наружное применение с защитой от пыли, воды и излучения.

ШР — серия; 40 — условный размер корпуса; П — вилка с прямым патрубком; 16 — число контактов; Н — гайка для неэкранированного кабеля; Г — без уплотнения; 2 — набор контактов (14×Ø1,5 + 2×Ø2,5 мм).
