Назначение

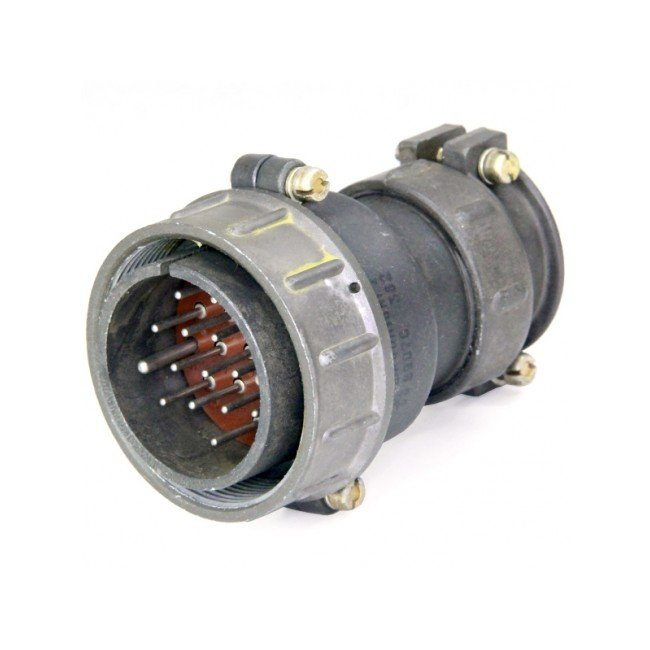

ШР40П16НГ2 — кабельная вилка цилиндрического низкочастотного разъёма серии ШР. Изделие предназначено для соединения электрических цепей переменного и постоянного тока с частотой до 3 МГц. Вилка применяется в составе разъёмных соединений, где требуется передача сигнала и питания по многоконтактному кабелю при повышенных токовых нагрузках.

Приёмка «1» подтверждает соответствие изделия установленным требованиям для данной категории. Год выпуска — 1991.

Технические характеристики

Соединитель выполнен негерметичным. Условный размер корпуса составляет 40 миллиметров. Вилка оснащена 16 штыревыми контактами: 14 контактов диаметром 1,5 миллиметра и 2 контакта диаметром 2,5 миллиметра.

• Номинальное напряжение — до 850 В.
• Рабочий ток на контакты диаметром 1,5 миллиметра — до 20 А.
• Рабочий ток на контакты диаметром 2,5 миллиметра — до 35 А.
• Общая нагрузка — до 190 А.
• Сопротивление контактов — не более 2,5 мОм для контактов диаметром 1,5 миллиметра и не более 1 мОм для контактов диаметром 2,5 миллиметра.
• Покрытие контактов — серебро (Ag).
• Проходной диаметр — 45 миллиметров.

Конструкция и монтаж

Вилка имеет прямой патрубок (П) с гайкой (НГ2), предназначенный для неэкранированного кабеля. Сочленение с ответной частью — резьбовое. Монтаж объёмный.

Корпус изготовлен из алюминиевого сплава А-22. Изолятор выполнен из карболита. Цвет корпуса — тёмно-серый. Габаритные размеры составляют 60 на 77 миллиметров, масса — около 144 граммов. Климатическое исполнение — УХЛ.

Условия эксплуатации

Рабочий диапазон температур — от минус 60 до плюс 60 градусов Цельсия, с допустимым перегревом контактов до плюс 110 градусов Цельсия. Влажность — до 98 процентов при температуре плюс 25 градусов Цельсия. Давление — от 1,33 на 10 в минус четвёртой степени Паскаля до 50,6 на 10 в четвёртой степени Паскаля.

Изделие выдерживает вибрацию в диапазоне от 1 до 5000 Герц с ускорением до 300 метров на секунду в квадрате, а также одиночные удары с ускорением до 5000 метров на секунду в квадрате. Ресурс — 500 циклов сочленения. Наработка — не менее 1000 часов. Срок хранения — 15 лет.

Применение

Вилка ШР40П16НГ2 применяется в электрических цепях и системах, где необходима надёжная коммутация при токах до 35 А на отдельный контакт и напряжении до 850 В. Используется в составе кабельных сборок с неэкранированным проводом, в том числе в условиях воздействия вибрации, пониженных и повышенных температур, а также пониженного атмосферного давления.
