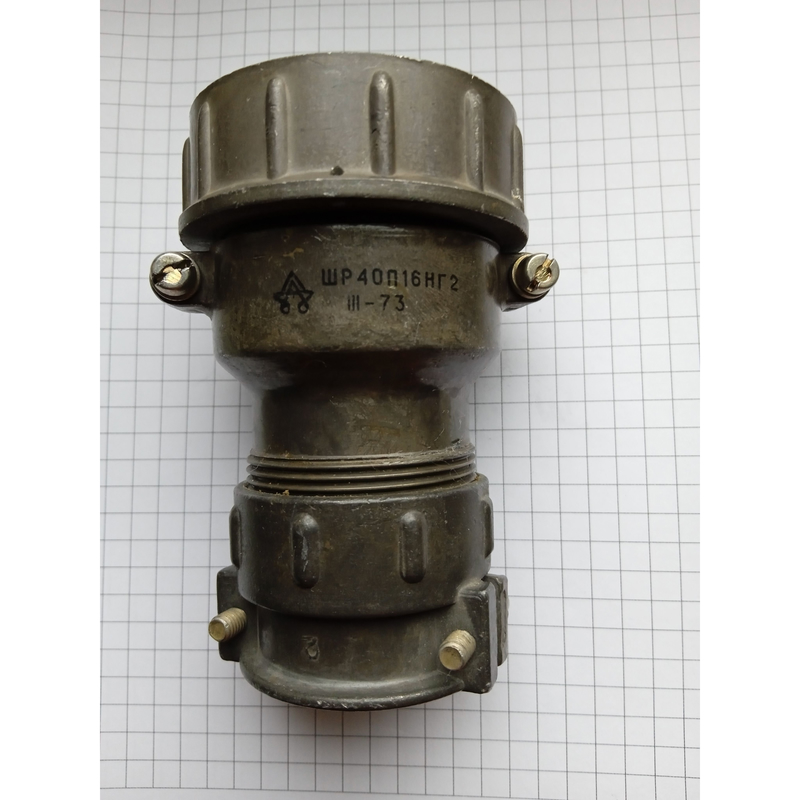

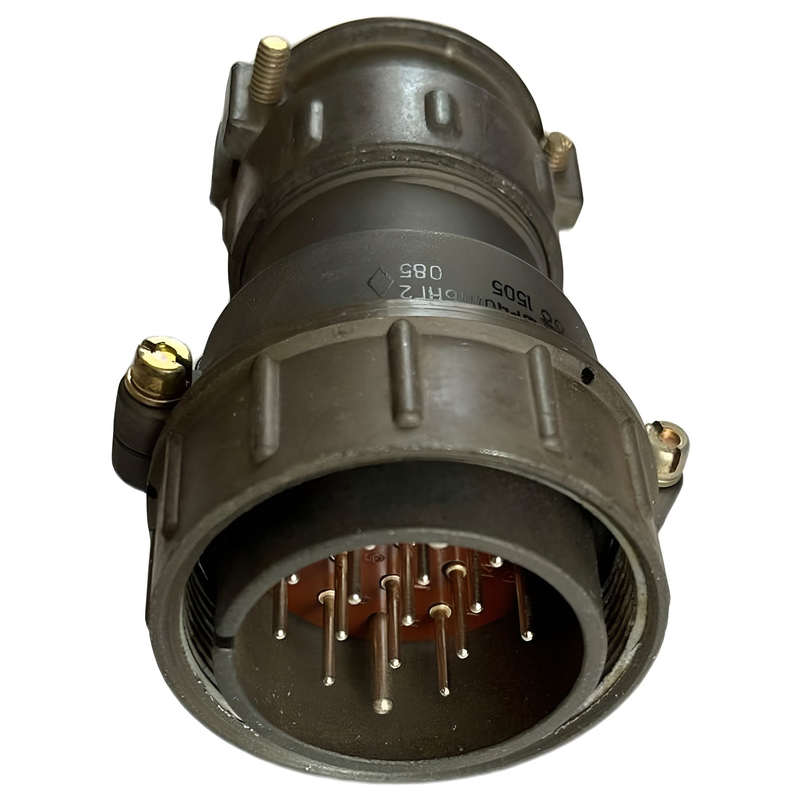

ШР40П16НГ2-К Элекон

Цена:

2100 ₽

Производитель: Элекон

Технические характеристики

ШР40П16НГ2‑К «Элекон» — это негерметичный цилиндрический штепсельный разъём серии ШР, выполненный как кабельная вилка (кабельная часть) с прямым патрубком для неэкранированного кабеля.

ШР — тип соединителя (штепсельный разъём серии ШР).
40 — условный размер корпуса.
П — конструктивное исполнение: патрубок прямой.
16 — количество контактов.
НГ — негерметичное исполнение.
2 — тип контактного набора: 14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм.
К — маркировка, указывающая на кабельную вилку (кабельный тип кожуха).

Разъём выполнен в виде металлического корпуса (обычно из алюминиевого сплава А‑22) с карболитовой изолятор‑вставкой и контактами‑штырями.
Контакты выполняются, как правило, из латуни с серебряным покрытием, что обеспечивает низкое переходное сопротивление и хорошую коррозионную стойкость.

Количество контактов: 16 (14×1,5 мм + 2×2,5 мм).
Максимальное рабочее напряжение до 850 В (постоянный и переменный ток).
Ток на контакт: до 20 А для контактов Ø1,5 мм и до 35 А для контактов Ø2,5 мм, суммарно до около 190 А на разъём.
Сопротивление контакта не более 1–2,5 мОм, сопротивление изоляции не менее 5000 МОм в нормальных условиях.

Климатическое исполнение УХЛ, рабочий диапазон температур окружающей среды примерно от −60 до +60 °C.
Возможна смена температур с учётом перегрева контактов до около −60…+110 °C.
Сопротивляемость вибрации в диапазоне 1–5000 Гц, механическим ударам и линейному ускорению до нескольких тысяч м/с², что позволяет использовать разъём в условиях повышенной вибрации и ударных нагрузок.

Количество сочленений‑расчленений порядка 500 циклов.

Описание

Назначение

ШР40П16НГ2-К «Элекон» — негерметичный цилиндрический штепсельный разъём серии ШР, выполненный в виде кабельной вилки (кабельной части) с прямым патрубком под неэкранированный кабель. Изделие предназначено для электрического соединения и разъединения цепей постоянного и переменного тока в составе кабельных сборок, шкафов, пультов и блоков радиоэлектронной и электротехнической аппаратуры.

Разъём применяется там, где требуется компактное многоcontactное соединение с повышенной механической стойкостью: в промышленном оборудовании, приборах, системах автоматики, измерительной и связной технике. Конструкция рассчитана на работу в условиях вибрации, ударов и линейных ускорений.

Расшифровка обозначения

ШР — тип соединителя (штепсельный разъём серии ШР).
40 — условный размер корпуса.
П — конструктивное исполнение: патрубок прямой.
16 — количество контактов.
НГ — негерметичное исполнение.
2 — тип контактного набора: 14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм.
К — маркировка, указывающая на кабельную вилку (кабельный тип кожуха).

Конструкция и материалы

Корпус разъёма металлический, обычно из алюминиевого сплава А-22. Внутри установлена карболитовая изолятор-вставка, в которой закреплены контакты-штыри. Контакты выполняются, как правило, из латуни с серебряным покрытием, что обеспечивает низкое переходное сопротивление и хорошую коррозионную стойкость.

Прямой патрубок рассчитан на подключение неэкранированного кабеля. Негерметичное исполнение означает, что разъём не защищён от проникновения влаги и пыли и предназначен для эксплуатации в закрытых объёмах и отапливаемых помещениях.

Электрические параметры

Количество контактов: 16 (14 диаметром 1,5 мм и 2 диаметром 2,5 мм).
Максимальное рабочее напряжение: до 850 В постоянного и переменного тока.
Ток на контакт: до 20 А для контактов диаметром 1,5 мм и до 35 А для контактов диаметром 2,5 мм.
Суммарный ток на разъём: до около 190 А.
Сопротивление контакта: не более 1–2,5 мОм.
Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.

Условия эксплуатации

Климатическое исполнение УХЛ. Рабочий диапазон температур окружающей среды — примерно от минус 60 до плюс 60 °C. Допускается смена температур с учётом перегрева контактов до около минус 60…плюс 110 °C.

Разъём сохраняет работоспособность при вибрации в диапазоне 1–5000 Гц, механических ударах и линейном ускорении до нескольких тысяч метров на секунду в квадрате, что позволяет использовать его в условиях повышенной вибрации и ударных нагрузок. Ресурс по сочленениям-расчленениям — порядка 500 циклов.

Применение

Кабельные сборки промышленного и измерительного оборудования.
Соединение цепей питания и сигнальных цепей в пультах и шкафах управления.
Аппаратура, работающая в условиях вибрации, ударов и линейных ускорений.
Электротехнические и радиоэлектронные изделия, где требуется 16 контактов с разными токами на контакт.

При монтаже следует учитывать негерметичное исполнение и неэкранированный кабель, а также распределение нагрузки между контактами разного диаметра в соответствии с указанными токами.
