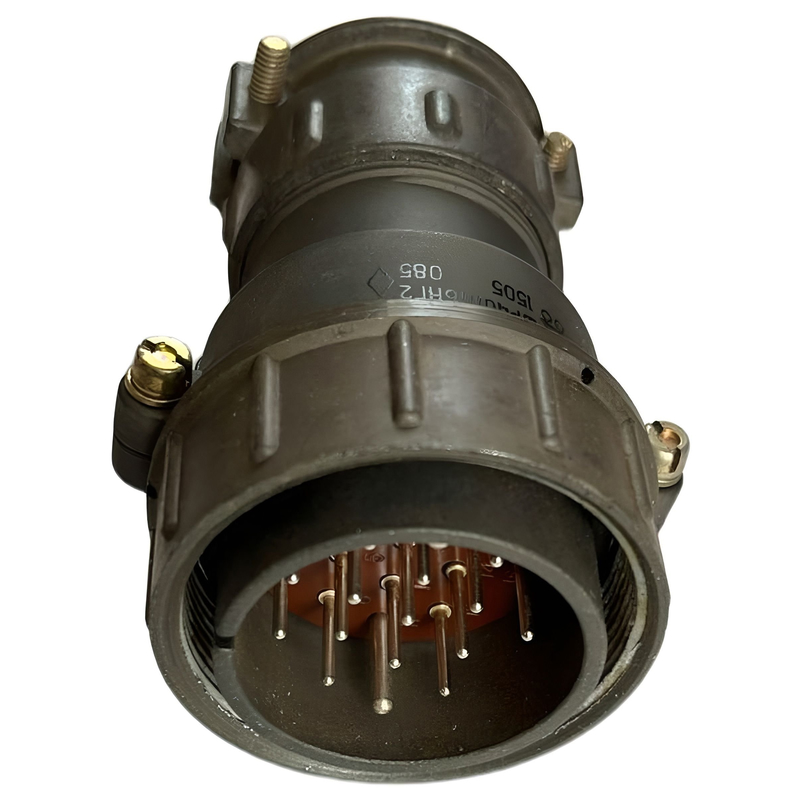

ШР40П16НГ2-К — это кабельная вилка из серии разъёмов ШР, предназначенная для надёжного соединения в электрических цепях. Она применяется в радиоэлектронной аппаратуре и других устройствах для передачи сигналов постоянного и переменного тока.

Назначение

Соединитель используется во внутренних цепях приборов, а также допускается для наружного монтажа при защите от дождя, пыли и прямого солнечного света. Климатическое исполнение — УХЛ2 по ГОСТ 15150-69, что обеспечивает работу в диапазоне температур от -60 до +60 °C (с учётом перегрева контактов до +110 °C).

Характеристики

• Количество контактов: 16.

• Рабочее напряжение: до 850 В (амплитудное значение).

• Частота тока: до 3 МГц.

• Ток на контакт: до 20 А (диаметр 1,5 мм) или 35 А (диаметр 2,5 мм); суммарный ток — до 190 А.

• Сопротивление контакта: не более 1,0–2,5 мОм; изоляции — не менее 5000 МОм.

Надёжность

Разъём выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с²), механические удары (одиночный — 5000 м/с², многократный — 350 м/с²) и линейное ускорение до 2000 м/с². Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500, срок сохраняемости — 15 лет.

Расшифровка обозначения

ШР — тип соединителя (негерметичный); 40 — условный размер корпуса; П — конструктивное исполнение (без патрубка для приборной части или с прямым для кабельной); 16 — число контактов; НГ2 — модификация; К — кабельная вилка.
