Назначение разъёма ШР40П16ЭШ2Н

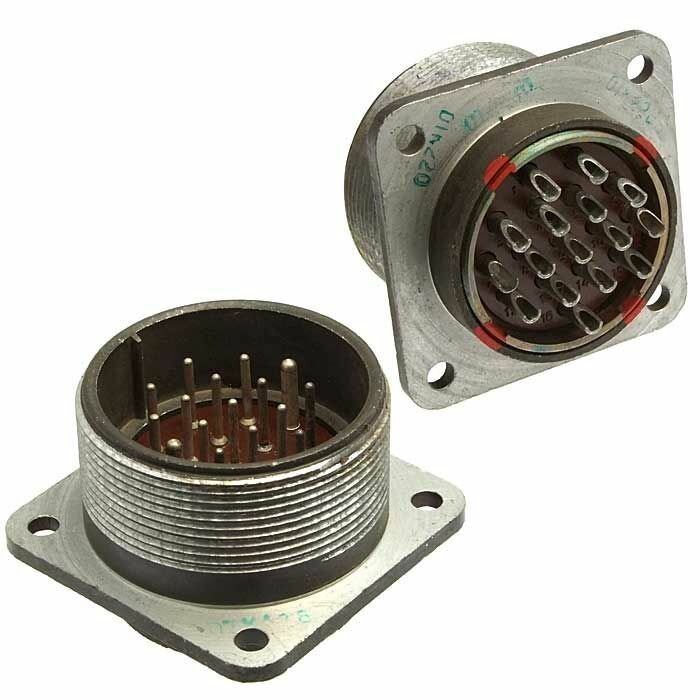

ШР40П16ЭШ2Н — низкочастотный цилиндрический (блочный) разъём типа ШР, исполненный как вилка приборной части. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в приборах, аппаратуре и радиоэлектронном оборудовании. Основная задача вилки — обеспечить надёжный электрический контакт в условиях повышенных механических нагрузок и воздействия сложных климатических факторов.

Разъём применяется при внутреннем монтаже, в составе стационарной и подвижной аппаратуры, где требуется стабильное соединение цепей при вибрации, ударах и перепадах температуры. Исполнение соответствует климатическому варианту УХЛ (умеренный климат).

Технические характеристики и конструкция

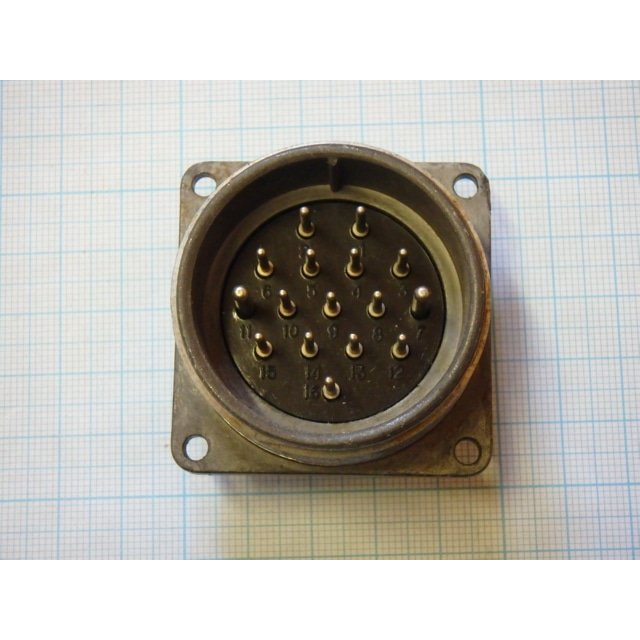

Вилка ШР40П16ЭШ2Н имеет 16 контактов с комбинацией диаметров: 14 контактов диаметром 1,5 миллиметра и 2 контакта диаметром 2,5 миллиметра. Такая комбинация позволяет коммутировать как сигнальные, так и силовые цепи в одном соединителе.

• Максимальное амплитудное напряжение цепи — до 850 вольт.
• Сопротивление контакта — не более 5 миллиом для контактов диаметром 1,5 миллиметра и около 2 миллиом для контактов диаметром 2,5 миллиметра.
• Сопротивление изоляции — не менее 5000 мегаом в нормальных климатических условиях.
• Минимальная наработка — 1000 часов.
• Количество допустимых сочленений и расчленений — не менее 500.
• Рабочий температурный диапазон — примерно от минус 60 до плюс 60 градусов Цельсия.

Конструкция блочного типа обеспечивает удобство монтажа и замены вилки в составе приборной части. Разъём устойчив к пониженному атмосферному давлению и другим климатическим воздействиям, характерным для аппаратуры УХЛ-исполнения.

Механическая и климатическая стойкость

Изделие выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 герц с ускорением до 300 метров на секунду в квадрате (около 30 g), а также механические удары одиночного и многократного действия. Указанные параметры подтверждают пригодность вилки для эксплуатации в составе оборудования, подвергающегося интенсивным динамическим нагрузкам.

Климатическое исполнение УХЛ и рабочий температурный диапазон от минус 60 до плюс 60 градусов Цельсия позволяют использовать разъём во внутреннем монтаже аппаратуры, работающей в умеренном климате, в том числе при пониженном атмосферном давлении.

Приёмка и область применения

Поставка изделия осуществляется по приёмке «1», год выпуска — 87-89. Вилка ШР40П16ЭШ2Н применяется в радио- и электрооборудовании, приборах и аппаратуре, где необходима надёжная коммутация цепей постоянного и переменного тока при повышенных механических нагрузках и в сложных климатических условиях. Тип разъёма — ШР40, категория — ШР40, артикул 41320. Производитель не указан в предоставленных данных.
