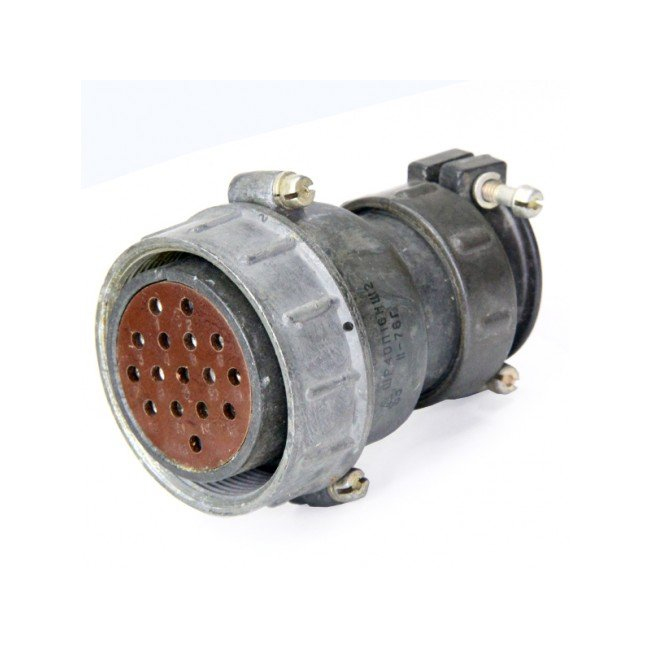

Соединитель ШР40П16ЭШ2Н розетка кабельная представляет собой низкочастотный цилиндрический соединитель объемного монтажа с резьбовым соединением и нормальными габаритами. Он используется в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение).

Назначение и применение :

• Для соединения и разъединения электрических цепей, таких как провода, кабели, узлы и блоки в электро- и радиоаппаратуре.

• Соединители ШР состоят из двух частей: вилки и розетки, которые могут быть приборными (блочными) или кабельными.

• Кабельная часть может быть с прямым или угловым патрубком.

Технические характеристики :

• Тип соединителя : низкочастотный, цилиндрический, негерметичный.

• Монтаж : объемный, пайкой.

• Сочленение : резьбовое, одношпоночная поляризация корпуса.

• Количество контактов : 16.

• Покрытие контактов : никель.

• Диапазон частот : до 3 МГц.

• Номинальное напряжение : 850 В.

• Рабочая температура среды : от -60°C до +60°C.

• Срок сохраняемости : 15 лет.

Расшифровка условного обозначения ШР40П16ЭШ2Н :

• ШР – тип соединителя.

• 40 – условный размер корпуса.

• П – конструктивное исполнение с прямым патрубком для кабельной части.

• 16 – количество контактов.

• Э – вид гайки патрубка для экранированного кабеля.
