ШР40П16ЭШ2-А — это приборная вилка-коннектор типа «5» из серии низкочастотных цилиндрических соединителей ШР, предназначенная для надежного соединения электрических цепей в промышленном оборудовании. Она негерметичная, с резьбовым соединением и без патрубка, часто используется в электро- и радиоаппаратуре для объемного монтажа.

Коннектор имеет 16 контактов: 14 диаметром 1,5 мм (ток до 20 А) и 2 диаметром 2,5 мм (ток до 35 А), с общей максимальной нагрузкой до 190 А при напряжении до 850 В переменного или постоянного тока (частота до 3 МГц). Сопротивление контактов не превышает 1 мОм, а изоляции — не менее 5000 МОм в нормальных условиях. Рабочая температура от -60°C до +60°C.

Вилка блочного (приборного) типа с одношпоночной поляризацией, корпус условного размера 40, диаметр 52,5 мм, длина 66,1 мм, проходной диаметр 45 мм. Контакты покрыты серебром и никелем для защиты от коррозии и улучшения проводимости, монтаж — пайка, подходит для экранированного кабеля с сечением до 1,93 мм² (1,5 мм) или 3 мм² (2,5 мм).

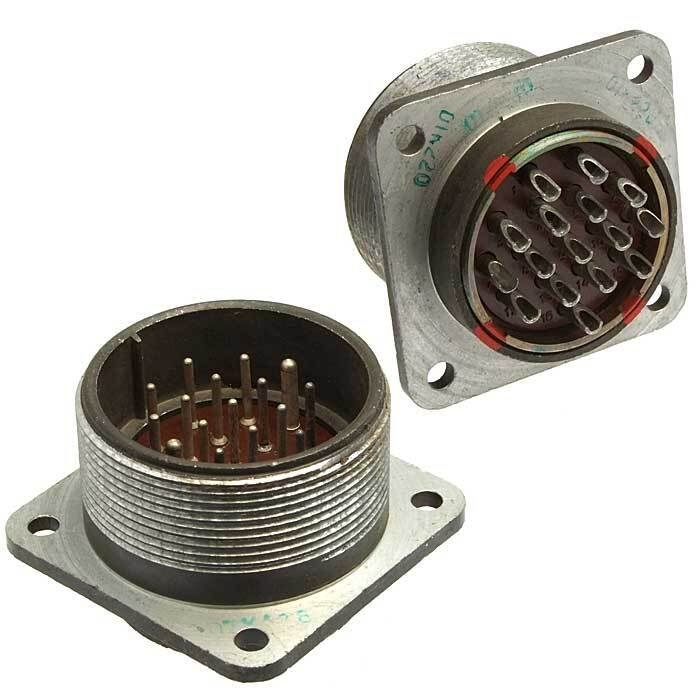

На фото показаны типичные цилиндрические разъемы серии ШР, включая модели вроде ШР40П16ЭШ2, в сером и черном исполнении.

ШР — штепсельный разъем; 40 — размер корпуса; П — приборная вилка без патрубка; 16 — число контактов; ЭШ — экранированный с шпоночным соединением; 2 — второе сочетание контактов; А — модификация. Исполнение нормальных габаритов, устойчиво к вибрациям (1–5000 Гц).
