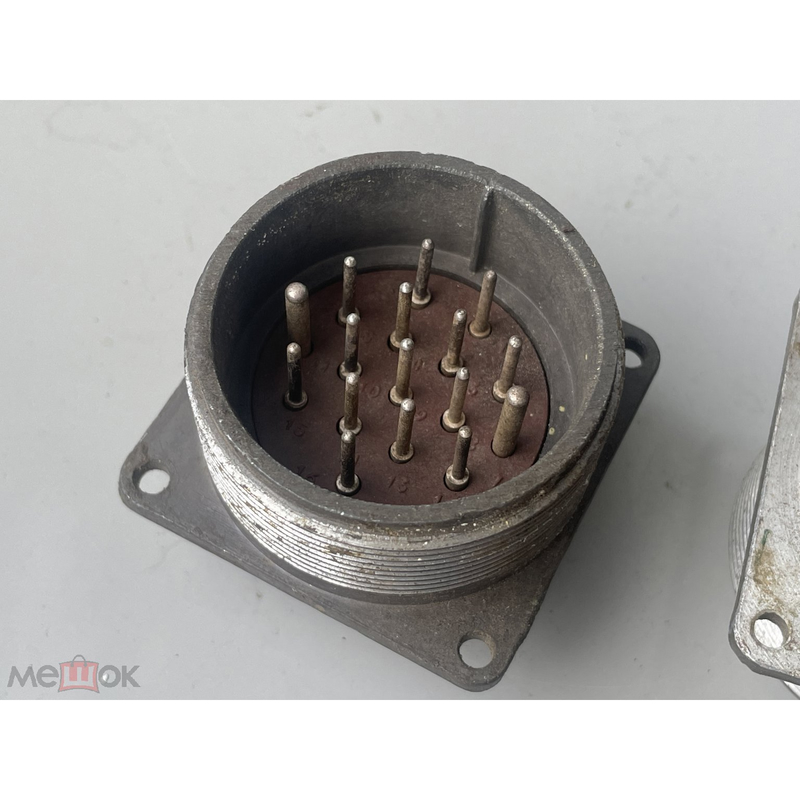

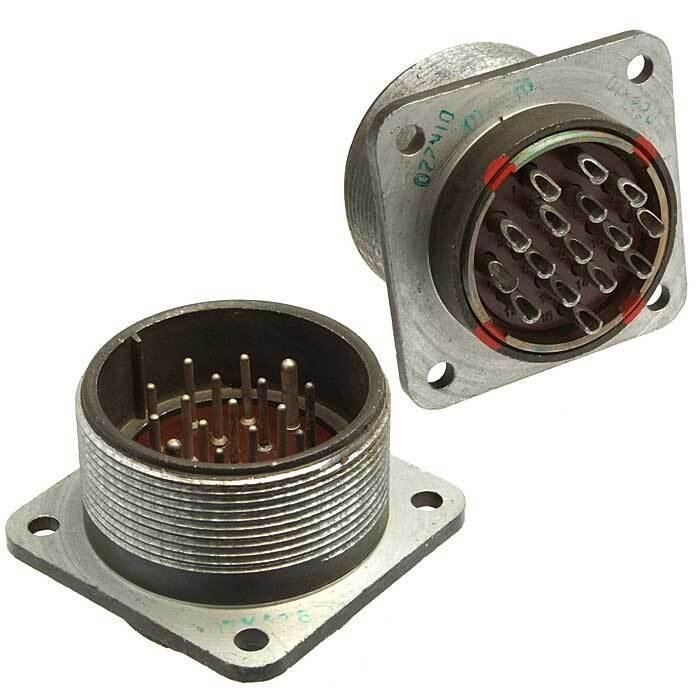

Соединитель ШР40П16ЭШ2 представляет собой электрический разъем, который используется для соединения и разъединения электрических цепей в различных устройствах. Он состоит из двух частей: вилки и розетки, и предназначен для работы с экранированными или неэкранированными кабелями.

Технические характеристики

• Количество контактов : 16

• Рабочее напряжение : до 850 В (амплитудное значение)

• Рабочий ток :

  • Для контактов диаметром 1,5 мм — до 20 А

  • Для контактов диаметром 2,5 мм — до 35 А

• Максимальная суммарная токовая нагрузка на соединитель : до 190 А

• Сопротивление изоляции : не менее 5000 МОм

• Сопротивление контактов : не более 1 мОм

Конструкция и эксплуатация

Соединитель имеет резьбовое сочленение и одношпоночную поляризацию корпусов. Контакты покрыты серебром, что обеспечивает хорошую проводимость и защиту от коррозии.

Габаритные размеры :

• Диаметр: 52,5 мм

• Длина: 66,1 мм

Условия эксплуатации :

• Температура окружающего воздуха: от -60°С до +60°С

• Атмосферное давление: пониженное до 1,3·10^-4 Па

• Синусоидальная вибрация: диапазон частот от 1 Гц до 5000 Гц с ускорением до 300 м/с?

Применение

Соединители ШР40П16ЭШ2 используются в электрических цепях постоянного и переменного токов частотой до 3 МГц. Они находят применение в электро- и радиоаппаратуре, обеспечивая надежное соединение для различных устройств.

Данный тип соединителей подходит как для внутреннег
