Назначение изделия

ШР40П16ЭШ2 ВИЛКИ «5» (артикул 41317) — низкочастотный цилиндрический приборный разъём серии ШР, выпускаемый в виде вилки. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной и радиотехнической аппаратуре. Категория поставки — ШР40, краткое описание из каталога — блочная. Приёмка изделия выполнена по категории «5», год выпуска — 2002.

Конструкция и исполнение

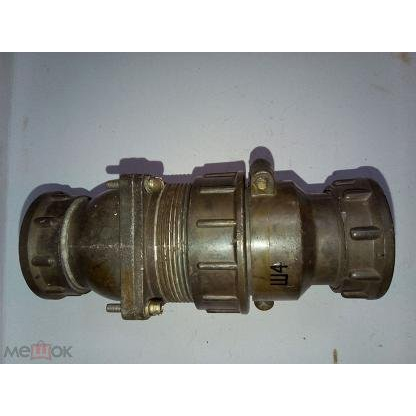

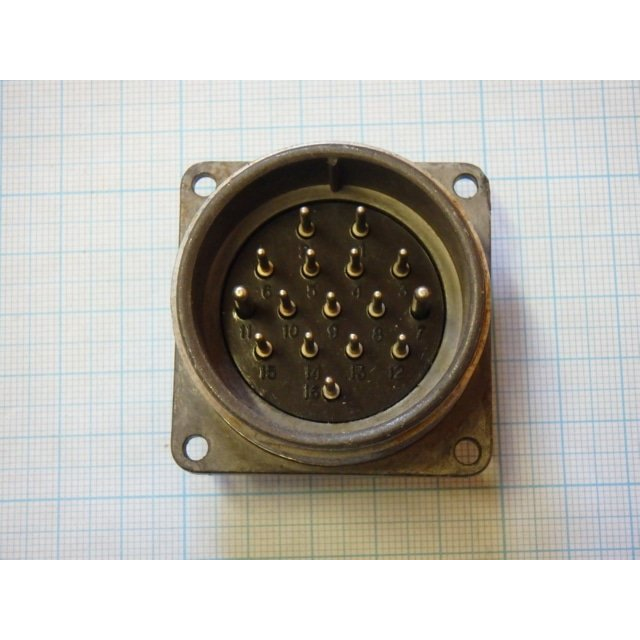

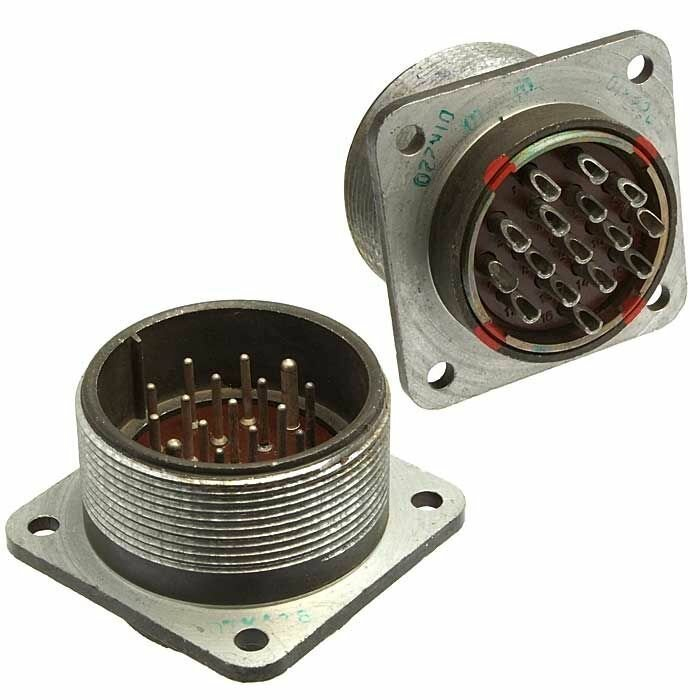

ШР40П16ЭШ2 представляет собой 16-контактную приборную вилку без патрубка для экранированного кабеля. Сочленение с ответной частью — резьбовое. Корпус имеет одношпоночную поляризацию, что исключает неправильное соединение и обеспечивает совмещение контактов только в заданном положении.

Исполнение вилки рассчитано на объёмный монтаж в блочные приборы. Изделие допускает использование на открытом монтаже при условии защиты от воды и пыли. Конструкция ориентирована на применение в составе блоков и стоек радиоэлектронной аппаратуры, где требуется надёжное разъёмное соединение с фиксацией от самопроизвольного расчленения.

Основные электрические параметры

• Рабочее напряжение — до 850 В постоянного тока (амплитудное значение).
• Частота переменного тока — до 3 МГц.
• Максимальный ток на один контакт — порядка 10–20 А для контактов диаметром 1,5 мм.
• Максимальный ток на один контакт — до примерно 25–35 А для контактов диаметром 2,5 мм.
• Точное значение тока зависит от исполнения изделия и действующих нормалей.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Сопротивление контактов — не более 1 мОм.

Механические и климатические характеристики

Диапазон рабочих температур воздуха — примерно от минус 60 °C до плюс 60 °C, при перепадах температур — до плюс 110 °C. Вилка выдерживает пониженное давление, синусоидальную вибрацию до 5 кГц, механические удары и линейное ускорение до сотен и тысяч единиц ускорения свободного падения.

Климатическое исполнение, как правило, соответствует УХЛ2 по ГОСТ 15150-69, то есть изделие рассчитано на эксплуатацию в условиях умеренного и холодного климата.

Ресурс, сохраняемость и применение

Количество циклов сочленения и расчленения — около 500. Минимальная наработка составляет порядка 1000 часов в нормальном режиме. Срок сохраняемости изделия — порядка 15 лет, что позволяет использовать вилку в составе комплектов ЗИП и долговременно хранимой аппаратуры.

Применение ШР40П16ЭШ2 целесообразно в приборных блоках, пультах и стойках радиоэлектронной и радиотехнической аппаратуры, где требуется коммутация цепей постоянного и переменного тока с напряжением до 850 В и частотой до 3 МГц. Изделие подходит для объёмного монтажа внутри блоков, а при обеспечении защиты от воды и пыли допускается его использование на открытом монтаже. Резьбовое сочленение и одношпоночная поляризация обеспечивают механическую прочность соединения и правильность подключения контактов. Приёмка по категории «5» подтверждает соответствие изделия установленным требованиям для данной категории поставки.
