Назначение

ШР40П16ЭШ2 ВИЛКИ «5» — приборная вилка низкочастотного цилиндрического соединителя серии ШР без патрубка. Изделие предназначено для электрических цепей постоянного и переменного тока с частотой до 3 МГц. Вилка применяется для надёжного соединения в приборных блоках радиоэлектронной и радиотехнической аппаратуры. Краткое описание из каталога — блочная. Артикул изделия — 41316. Категория — ШР40. Производитель в данных карточки не указан.

Конструкция вилки рассчитана на эксплуатацию в составе цилиндрических соединителей серии ШР. Сочленение резьбовое, поляризация одношпоночная. Такое исполнение обеспечивает ориентированное подключение и механическую фиксацию ответной части.

Подтверждённые особенности

Электрические параметры

• Количество контактов — 16.
• Контакты диаметром 1,5 мм: рабочий ток до 10 А, сечение провода до 1,93 мм².
• Контакты диаметром 2,5 мм: рабочий ток до 25 А, сечение провода до 3 мм².
• Максимальное напряжение — 850 В.
• Сопротивление изоляции — не менее 5000 МОм.
• Сопротивление контактов — не более 1 мОм.

Конструктивные особенности

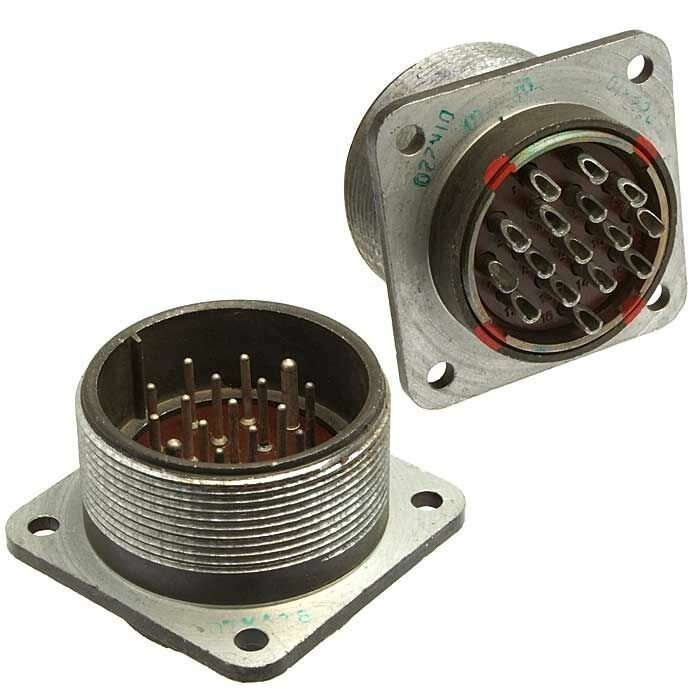

Габариты вилки составляют 48 на 48 на 42 мм. Сочленение резьбовое, с одношпоночной поляризацией. В описании указано, что изображение показывает типичную конструкцию вилки с расположением контактов и монтажными элементами. Исполнение без патрубка и блочное исполнение позволяют применять изделие в составе приборных блоков.

Условия эксплуатации

• Рабочая температура — от минус 60 °C до плюс 60 °C, смена до плюс 110 °C.
• Пониженное давление — 1,3 на 10 в минус четвёртой степени Па.
• Вибрация — 1–5000 Гц при ускорении 300 м/с².
• Удары — до 5000 м/с².
• Линейное ускорение — 2000 м/с².
• Климатическое исполнение — УХЛ.
• Ресурс — 500 сочленений-расчленений.
• Наработка — 1000 ч.
• Срок сохраняемости — 15 лет.

Применение

Вилка используется в радиоэлектронной и радиотехнической аппаратуре для надежного соединения в приборных блоках. Она подходит для цепей постоянного и переменного тока с частотой до 3 МГц и может применяться в составе низкочастотных цилиндрических соединителей серии ШР. Благодаря резьбовому сочленению и одношпоночной поляризации обеспечивается правильное взаимное положение ответных частей.

Изделие рассчитано на работу при пониженном давлении, вибрации, ударах и линейных ускорениях, указанных в характеристиках. Климатическое исполнение УХЛ и срок сохраняемости 15 лет дополняют условия эксплуатации. Ресурс составляет 500 сочленений-расчленений, наработка — 1000 ч.

Данные карточки товара

• Название: ШР40П16ЭШ2 ВИЛКИ «5».
• Артикул: 41316.
• Категория: ШР40.
• Производитель: не указано.
• Краткое описание из каталога: блочная.
• Приёмка: «5».
• Год: 91.

Приёмка «5» и год 91 указаны в характеристиках VirtueMart. Эти сведения приведены в карточке товара и дополняют описание изделия. Вилка ШР40П16ЭШ2 ВИЛКИ «5» относится к серии ШР40 и имеет артикул 41316.
