Назначение изделия

ШР40П16ЭШ2-Л — цилиндрическая низковольтная кабельная розетка серии ШР, предназначенная для соединения проводов и кабелей в электро- и радиоаппаратуре, в том числе в промышленном и военном оборудовании. Изделие относится к типу «розетка» (гнездо) и применяется в паре с ответной вилкой-коннектором «5» того же типоразмера. Розетка служит для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

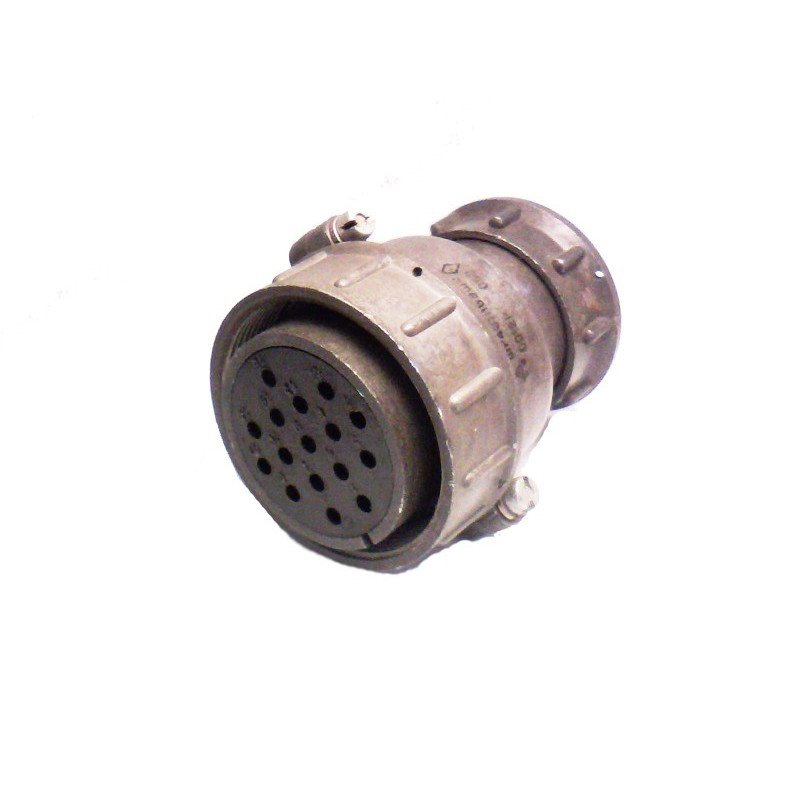

Конструктивно изделие представляет собой соединитель с условным размером корпуса 40; диаметр корпуса составляет около 52,5 мм. Патрубок прямой, исполнение «П» с концевой гайкой типа «Э» под экран кабеля, что позволяет подключать экранированный кабель с помощью накидной гайки.

Подтверждённые технические особенности

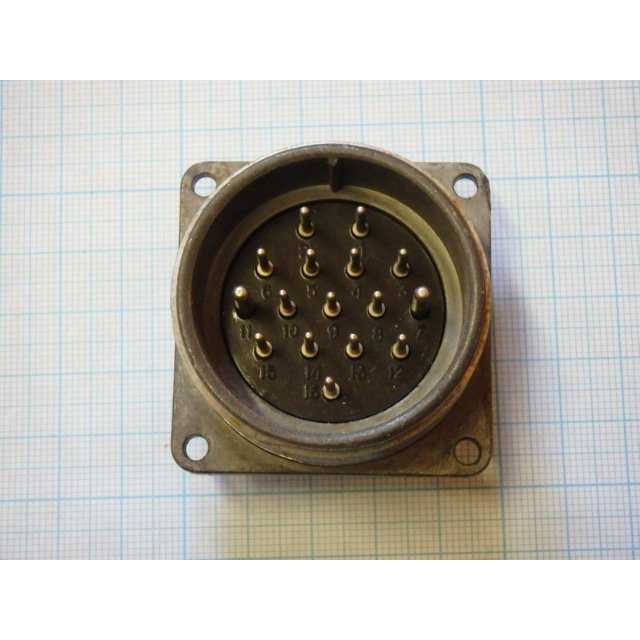

Розетка ШР40П16ЭШ2-Л оснащена 16 контактами: 14 штырей диаметром 1,5 мм и 2 контакта диаметром 2,5 мм. Такое сочетание диаметров позволяет распределять силовые и сигнальные цепи в одном соединителе.

• Рабочее напряжение — не более 850 В постоянного и переменного тока, частота цепей — до 3 МГц.
• Предельный ток на один контакт — примерно до 20 А для контактов диаметром 1,5 мм и до 35 А для контактов диаметром 2,5 мм.
• Суммарная нагрузка на весь соединитель достигает около 190 А.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Сопротивление контакта — не более 1–2,5 мОм в зависимости от диаметра контакта.
• Рабочий диапазон температур окружающей среды — ориентировочно от минус 60 °C до плюс 60 °C, при смене температур и перегревах контактов — до порядка плюс 110 °C.
• Ресурс — не менее 500 сочленений-расчленений.
• Минимальный срок сохраняемости — порядка 15 лет.
• Приемка — «5»; год выпуска — 2017.

Соединитель устойчив к вибрациям и ударным нагрузкам, что подтверждает возможность его эксплуатации в авиационной, судовой и наземной аппаратуре.

Условия монтажа и применение

Обычно розетка применяется для внутреннего монтажа в климатическом исполнении УХЛ2 по ГОСТ 15150-69. Допускается наружный монтаж при условии защиты от дождя, пыли и солнечного излучения. Благодаря экранирующему исполнению с концевой гайкой типа «Э» изделие подходит для цепей, где требуется подключение экранированного кабеля и снижение влияния помех.

Типовые области применения:

1. Внутренний монтаж электро- и радиоаппаратуры, включая промышленное и военное оборудование.
2. Авиационная, судовая и наземная аппаратура, работающая в условиях вибраций и ударных нагрузок.
3. Соединение проводов и кабелей в цепях постоянного и переменного тока частотой до 3 МГц.
4. Силовые и сигнальные линии, где требуется сочетание контактов диаметром 1,5 мм и 2,5 мм в одном соединителе.

Совместимость и комплектация

Розетка ШР40П16ЭШ2-Л применяется совместно с соответствующей вилкой-коннектором «5» того же типоразмера. Для присоединения экранированного кабеля используется накидная гайка. Условный размер корпуса — 40. Артикул изделия — 21246, категория — ШР40, производитель — Коннектор. Иных сведений о комплектации, стране производства, гарантии и сертификатах в предоставленных данных нет, поэтому они не приводятся.
