Назначение и область применения

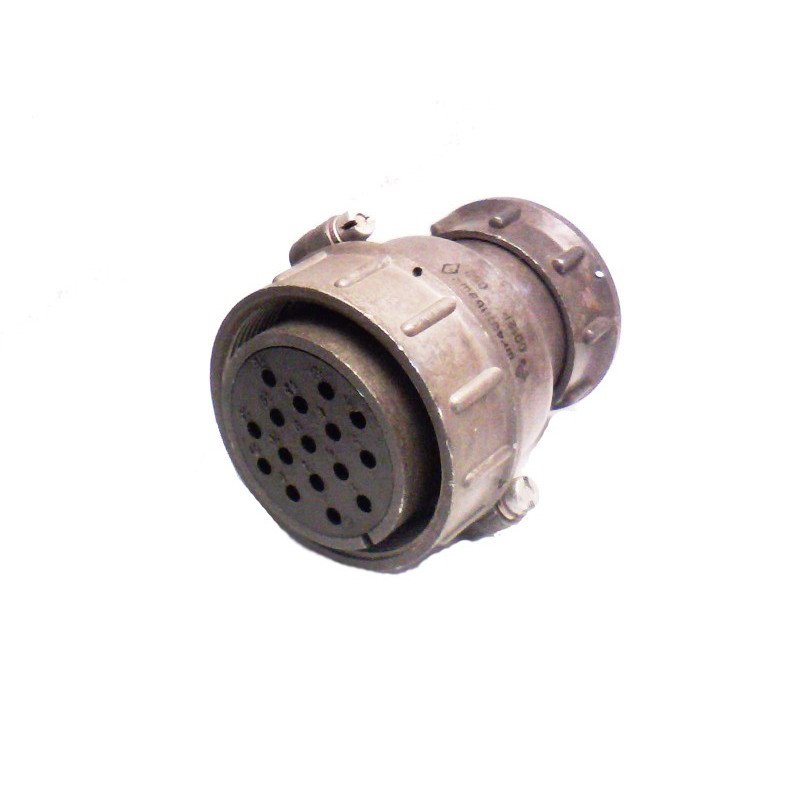

ШР40П16ЭШ2-Л — кабельная розетка типа «5» из серии цилиндрических низкочастотных соединителей ШР. Изделие предназначено для надёжного соединения электрических цепей в промышленной аппаратуре: силовых и сигнальных проводов, кабелей и отдельных блоков. Розетка применяется для внутренней установки в электро- и радиоаппаратуре, где требуется компактное разъёмное соединение с большим числом контактов.

Конструкция рассчитана на эксплуатацию в составе стационарного и подвижного оборудования, включая условия с повышенной вибрацией и ударными нагрузками. Климатическое исполнение УХЛ2 допускает работу при температуре от минус 60 до плюс 60 градусов Цельсия, а с учётом перегрева контактов — до плюс 110 градусов Цельсия.

Подтверждённые технические особенности

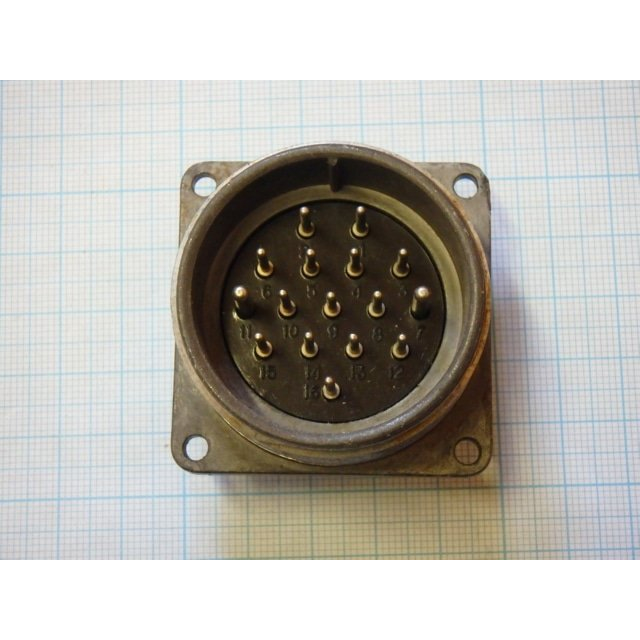

Розетка имеет 16 контактов, разделённых по двум типоразмерам. Основную группу составляют 14 контактов диаметром 1,5 мм с допустимым током до 20 ампер на контакт. Дополнительно установлены 2 контакта диаметром 2,5 мм с током до 35 ампер на контакт. Суммарная максимальная нагрузка достигает 190 ампер при напряжении до 850 вольт переменного или постоянного тока с частотой до 3 мегагерц.

Электрические параметры подтверждаются нормированными значениями. Сопротивление одного контакта не превышает 1,0–2,5 миллиома, а сопротивление изоляции составляет не менее 5000 мегаом в нормальных условиях. Такие показатели обеспечивают стабильность передачи сигнала и минимальные потери при рабочих токах.

Механическое исполнение и маркировка

Корпус имеет условный размер 40 и оснащён прямым патрубком, что отражено в обозначении буквой П. Буква Э указывает на наличие гайки для экранированного кабеля, проходной диаметр составляет 45 мм. Расшифровка обозначения типа следующая:

• ШР — тип соединителя, негерметичное исполнение;
• 40 — размер корпуса;
• П — прямой патрубок;
• 16 — число контактов;
• Э — исполнение для экранированного кабеля;
• Ш — розетка, то есть гнездовая часть соединения;
• 2 — сочетание контактов;
• Л — модификация исполнения.

Условия эксплуатации и ресурс

Изделие выдерживает вибрацию с ускорением до 300 метров на секунду в квадрате, удары с ускорением до 5000 метров на секунду в квадрате, а также пониженное давление до 10 в минус шестой степени миллиметра ртутного столба. Это делает розетку пригодной для работы в жёстких условиях промышленной и специальной аппаратуры.

Ресурс изделия нормирован: не менее 500 сочленений и расчленений, наработка составляет 1000 часов, срок хранения — 15 лет. Указанные параметры позволяют использовать розетку как в часто разъединяемых цепях, так и в долговременно замкнутых соединениях.

Данные приёмки и учёта

Для товара указана приёмка «5». Год выпуска — 2016. Артикул изделия — 21245, категория — ШР40. Совместимость с ответными частями определяется принадлежностью к серии ШР40 и типоразмеру корпуса 40 с данным сочетанием контактов.
