Назначение соединителя ШР40П16ЭШ2-Л

ШР40П16ЭШ2-Л «5» представляет собой цилиндрическую негерметичную низкочастотную розетку серии ШР. Изделие предназначено для кабельного монтажа и применяется для соединения и разъединения электрических цепей в электротехнической и радиоэлектронной аппаратуре общепромышленного и специального назначения. Розетка сочленяется с вилкой той же серии и обеспечивает надёжную коммутацию цепей постоянного и переменного тока.

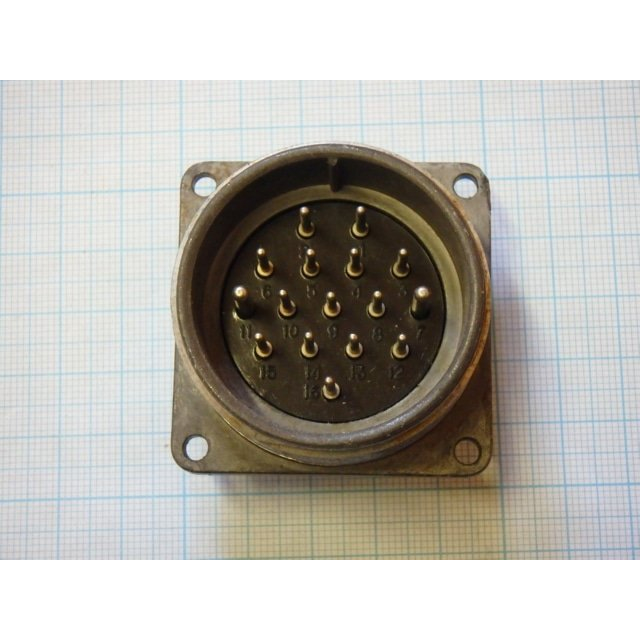

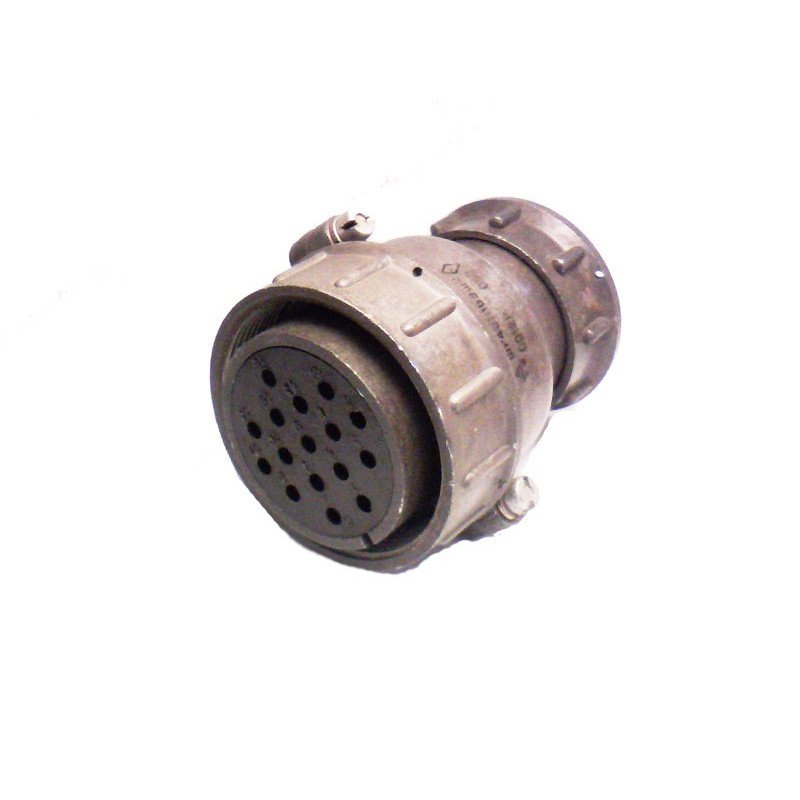

Конструктивно розетка выполнена в металлическом корпусе с изолятором из чёрного термопласта и контактами под штекерное сочленение. Монтаж производится на кабель с прямым патрубком, при этом экран кабеля зажимается через экранирующую гайку, что обеспечивает подключение экрана и защиту цепей от внешних помех.

Расшифровка обозначения ШР40П16ЭШ2-Л «5»

Маркировка изделия несёт подробную информацию о его конструкции и характеристиках:

• ШР — тип соединителя, серия цилиндрических низкочастотных разъёмов.
• 40 — условный размер корпуса; диаметр составляет порядка 50…52 мм, габаритная длина около 65…66 мм.
• П — конструктивное исполнение кабельной части: прямой патрубок под кабель.
• 16 — количество контактов в розетке.
• Э — концевая (пружинная) гайка для экранированного кабеля, обеспечивающая подключение экрана.
• Ш — функциональное назначение: розетка (гнездо), соединяется с вилкой той же серии.
• 2 — тип и сочетание контактов, то есть распределение контактов диаметром 1,5 мм и 2,5 мм.
• «5» — дополнительное обозначение по техническим условиям, номер исполнения, указывающий на особенность конструкции или электрической схемы, например исполнение для экранированного кабеля либо конкретный вариант контактного поля.

Подтверждённые технические характеристики

Ниже приведены параметры розетки ШР40П16ЭШ2-Л, соответствующие данным каталога:

• Напряжение: до 850 В переменного и постоянного тока (амплитудное значение).
• Количество контактов: 16, как правило 14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм.
• Ток на контакт: ориентировочно до 20 А для контактов диаметром 1,5 мм и до 35 А для контактов диаметром 2,5 мм, в зависимости от конкретных технических условий и условий охлаждения.
• Суммарный ток соединителя: до примерно 190 А на весь разъём при соответствующей нагрузке.
• Сопротивление контакта: единицы мОм, до примерно 2,5 мОм для контактов диаметром 1,5 мм и около 1 мОм для контактов диаметром 2,5 мм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Рабочая частота: цепи постоянного и переменного тока частотой до примерно 3 МГц.
• Приемка: «5».
• Год: 2015.

Применение и условия эксплуатации

Розетка ШР40П16ЭШ2-Л применяется для внутреннего монтажа в электротехнической и радиоэлектронной аппаратуре. Благодаря металлическому корпусу и подключению экрана кабеля через экранирующую гайку изделие подходит для цепей, где требуется защита от помех. При наружном монтаже необходима дополнительная защита от осадков и пыли, поскольку соединитель выполнен негерметичным.

Сочленение розетки с вилкой соответствующей серии обеспечивает соединение и разъединение цепей в составе кабельных сборок, шкафов, пультов и другой аппаратуры. Сочетание контактов разного диаметра позволяет коммутировать как силовые, так и сигнальные цепи в рамках одного соединителя. Изделие рассчитано на эксплуатацию в составе аппаратуры общепромышленного и специального применения и поставляется в соответствии с указанными техническими условиями.
